PCB设计中爬电距离与电气间隙的确定方法

发布时间 :2017-10-11 09:14 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB设计部
本文主要介绍的是在PCB设计中爬电距离与电气间隙的确定方法。
一、爬电距离的确定
首先需要确定绝缘的种类:
基本绝缘:一次电路与保护地
工作绝缘 ① :一次电路内部;二次电路内部
工作绝缘 ② :输入部分(输入继电器之前)内部,二次电路与保护地
加强绝缘:一次电路与二次电路;输入部分与一次电路;充电板输出与内部线路
再查看线路,确定线路之间的电压差
最后,从下表中查出对应的爬电距离

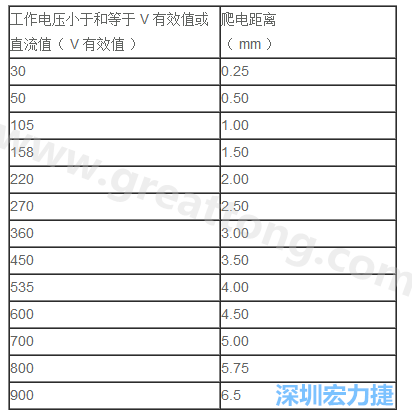

表一:爬电距离
PCB Layout 爬电距离

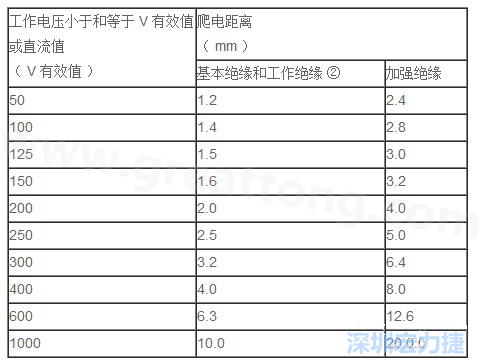

表二:爬电距离(适用于基本绝缘、工作绝缘 ② 、加强绝缘)
PCB Layout 爬电距离

二、电气间隙的确定
首先需要确定绝缘的种类:
基本绝缘:一次电路与保护地
工作绝缘 ① :一次电路内部;二次电路内部
工作绝缘 ② :输入部分(输入继电器之前)内部,二次电路与保护地
加强绝缘:一次电路与二次电路;输入部分对一次电路;充电板输出与内部电路
再查看线路,确定线路之间的电压差
最后,从下表中查出对应的电气间隙

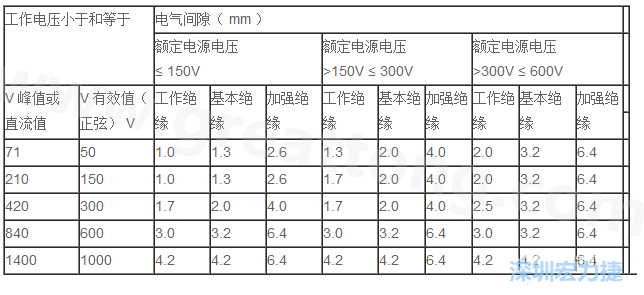

表三:电气间隙(适用于一次电路与二次电路间、一次电路内、输入电路、输入电路与其他电路)
PCB Layout 电气间隙

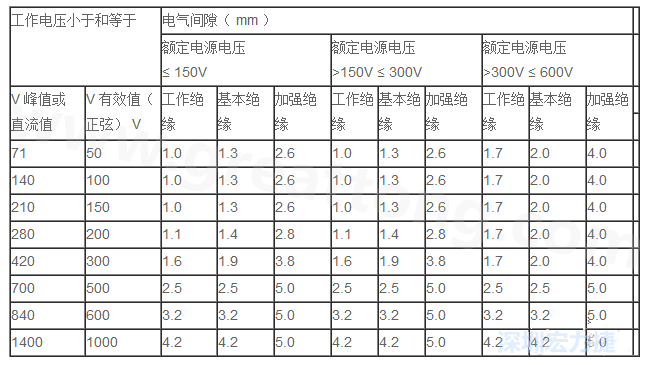

表四:电气间隙(适用于二次电路内)
PCB Layout 电气间隙
