过去，要寻找表面贴装或通孔插装的晶片都不是难事。然而约十年前，制造商逐步停止制造通孔技术的晶片。很多时候，最新的产品都只有小型QFN（四方平面无接脚封装）或晶圆等级的BGA （球栅阵列封装）两种。



深圳宏力捷则想出了很多种方式来运用其中大部分的晶片。在深圳宏力捷的创意激荡下，只有很少数业界所使用的元件是深圳宏力捷无法使用的。



不过，如果深圳宏力捷做出了一个好设计，想要PCBA量产的话，该怎么做呢？


有一些适合手动焊接的做法，进入机器中反而会破坏整个制程。为了解决这类问题，我整理了五个常见的问题，供大家进入机械制程前参考。



1. 考量湿气

虽然乍看不合理，不过塑胶是会吸收湿气的，而且并不是只有把整块塑胶丢进水里才会受到影响。只要塑胶晶片暴露在空气中就会吸收湿气，如果把吸收湿气的晶片放进回焊炉，结果会像微波炉中的爆米花一样。



湿气受热会变成水蒸气，如果出气不够快，水气就会把晶片撑开。而且这些裂缝是肉眼看不见的，会使产品变得很不稳定。一些DIY玩家常常打开套件后，就把元件放在外头，而不会特别想到要在适当的环境下存放这些元件。



如果要将设计送去进行机械PCBA组装，对于湿度敏感的元件，你可以有两种做法 。第一，不需要提早订购元件，当你需要时再订购，或是在元件到货后保持密封包装。不然，你也可以回收受潮的元件。如果你告知厂商有这样的情况，请他们在PCBA组装前先烘烤过那些元件，也可以解决受潮的问题。



2. 不要省防焊漆

若你订购的是没有防焊漆（soldermask）或丝网（silkscreen），有些电路板制造商会提供折扣。这点在人工PCBA组装时没有问题，因为你可以用肉眼来调整焊料的使用量。

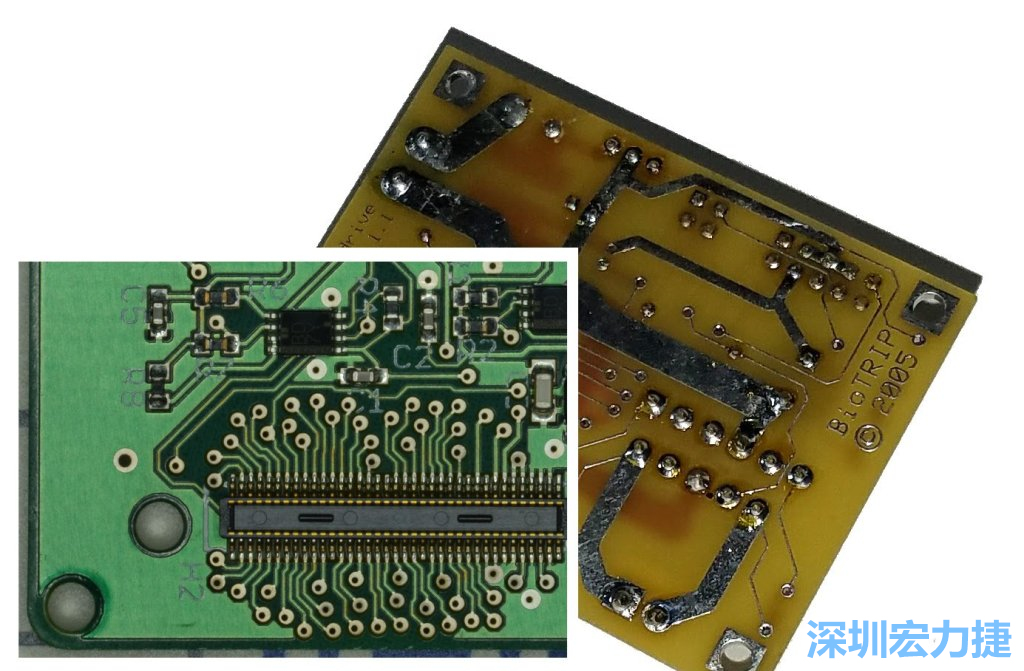

防焊漆可以提升焊接点的品质


然而，如果是在回焊炉里，焊料透过模板焊接到电路板时，有些焊料会回流到铜片上，导致元件尖端的焊料不足，无法将接点固定稳妥。虽然防焊漆要钱，但是可以提高接点的稳定性，长远来看还是比较划算。而且，挑选不同颜色的防焊漆，也可以让板子看起来更有个人风格！



3. 丝网也很重要​

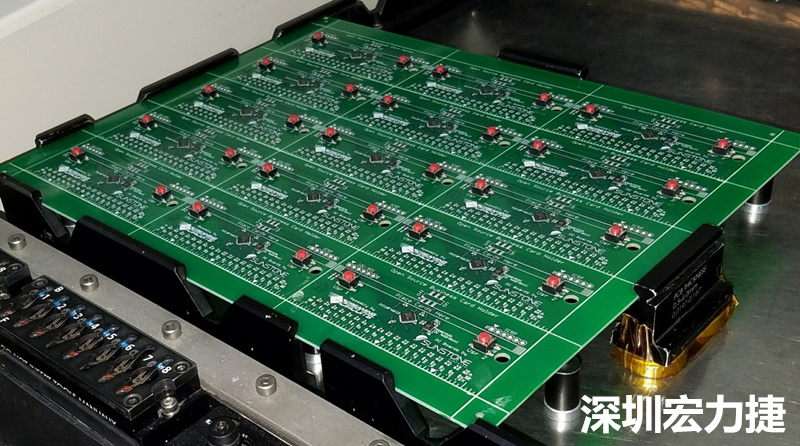

丝网与稳定无关，不过丝网会影响PCBA组装精确度。理想中，CAD档会告诉PCBA组装机器每个元件的精确位置、角度和方向，不过事情并不是十全十美的。



元件的尺寸可能有错，标示也可能不清楚，许多时候单靠CAD档并不够。丝网的好处在于让资料的错误留下痕迹。如果你不想让PCB上面写满极性标示或物件名称，你可以将这些注记放在制作软件的文件层内，再请PCBA组装工厂在那一层看说明就行了。



4. 不要害怕表面贴装

要确保板子可以用手工打造，最简单的方式之一就是用通孔插装元件。然而，这会限制设计的可能性，而且无法应用许多新的科技。当然，你可以买附加电路板──一种小的表面贴装晶片，贴在PCB上，上头有可以焊接的接头。许多功能都可以这样解决，不过这并不是万灵丹。 那些产品很有用，但是很佔空间，价格也会比一片板子还要贵。





透过机器PCBA组装，可以让右边那块小板子做到左边两块板子加在一起可以做的事


如果你在做产品设计，用到的板子不多，可以考虑附加电路板。然而，如果你要生产一千片板子，请重新设计PCB。只要别忘了旁路电容或其他元件就行了。此外，许多附加电路板都是开源的，所以你可以直接拿一个可用的电路来设计！



5. 无法使用导孔在焊垫

QFN和BGA下面都有针脚或焊垫，通常是碰不到的。对迴焊炉来说，这没有问题，但如果要用手焊接怎么办？很多人会在晶片座上加导孔（via），用胶带把元件固定在板子上，再把板子翻过来，将焊铁与焊料穿过导孔。如此一来，的确可以手动焊接大部分表面贴装、没有接头的元件。



读到这边你大概已经猜到我要说什么了，这一招在机械PCBA组装时也会出问题。焊料会从导孔中流下去，跑到电路板的另一侧，可能会造成背侧短路、前侧元件脱落或无法稳妥接合所有焊垫等，如果你用了导孔手动焊接这个方法，那在进行机器PCBA组装之前，必须重新设计PCB，必须要拿掉导孔。



6. 动手做！

不过几年前，生产电子产品的工具和服务仍十分复杂，价格也非常昂贵，对业余爱好者来说，几乎不可能将自己的小专题投入生产，开始一门小生意。时至今日，事情已经有所改变， 要做硬件生意没这么困难，几乎任何人都可以试试看。
