六、文件输出

在PCB设计测试的二个阶段中，绘制完成电路图都必须产生三种档案，分别是电路图PDF文件、零件BOM表(Bill of Materials)及转档网络表(Netlist)，如下说明：



1.  电路图PDF文件

(1) 点选功能表 「 File / Create PDF 」选项。

(2) 测验时存档于「随身碟 / 产品编号资料夹 / First资料夹」 (或第二阶段「Second资料夹」)，档名：First-N-XX.pdf (或第二阶段Second-N-XX)，N为题组，XX为岗位号码。

(3) 出现「产生PDF弹簧 (Create PDF)」，取消勾选「在零件周围显示超连结矩形框 (Visible rectangle around objects with hyperlinks)」。

(4) 并选择以「白底黑字 (Black on white background)」作为电路图文件输出(如图36所示)。

(5) 所产生之PDF电路图需列印给监评评分(如图37所示)。

图36 建立PDF弹簧


图37  PDF 输出文件



2.  零件BOM表

材料清单(Bill of Materials，或称BOM表)，是提供电路板制作者一份采购零件的清单，在PCB设计测验中BOM表的栏位都是6个栏位，栏位间以Tab为分隔符号，但显示、及排序方式略有不同，必须注意题目要求。

(1) 点选功能表 「 File / Reports 」选项，并勾选「材料清单 (Bill of Materials)」选项(如图38所示)。

图38 报表弹簧

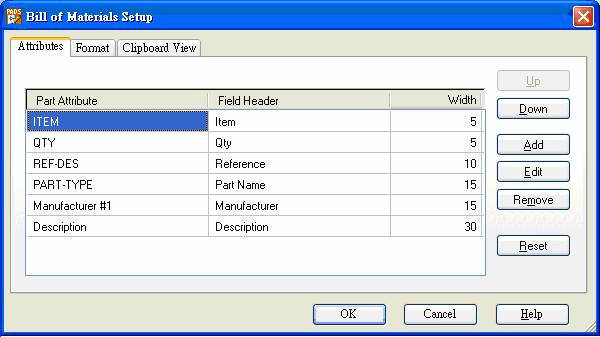

(2) 按钮，开启如图39「材料清单设定 (Bill of Materials Setup)」弹簧。

图39 材料清单设定弹簧



(3) 在属性(Attributes)页面中，列出材料清单要显示的零件属性(Part Attribute)及栏位标题(Field Header)，根据题目要求的BOM表最后二个零件属性应为「Velue」及「PCB DECAL」，所以，请先滑鼠点选第五列，按删除最后二列(如图40所示)。

图40 删除最后二列



(4) 按新增一列，在下拉式选单，选择「Velue」，按 [Enter] ，完成新增一列。

(5) 按新增一列，在下拉式选单，选择「PCB DECAL」，按 [Enter] ，完成新增一列(如图41所示)。

图41 新增二列零件属性


(6) 切换到「格式(Format) 」页面，并在「分隔符号(Delimiter) 」区块中点选「Tab」(如图42)。

图42 材料清单格式设定弹簧



(7) 在「格式选项(Format Options) 」区块中，零件序号分开(Separate Ref. Designator)选项，和排序(Sort By)选项，须依各题的BOM表而定。

a. 取消勾选「结合零件数值/误差 (Combine Value/Tolerance)」选项。

b.  PCB设计第一阶段材料清单要求所有零件分别列出，因此勾选「零件序号分开(Separate Ref. Designator) 」选项。并且材料清单需依「序号(Reference) 」排序，设定方式如图43所示。结果在「剪贴簿浏览 (Clipboard View)」页面呈现如图44所示。

图43 PCB设计第一阶段格式化选项区块设定


图44 PCB设计第一阶段材料清单



c. PCB设计第二阶段材料清单要求相同零件名称及数值的零件放在同一列，因此不勾选「零件序号分开(Separate Ref. Designator) 」选项。并且材料清单需依「零件名称(Part Name) 」排序，设定方式如图45所示。结果在「剪贴簿浏览 (Clipboard View)」页面呈现如图46所示。

图45 PCB设计第二阶段格式化选项区块设定


图46 PCB设计第二阶段材料清单



(8) 记得要将设定值储存在暂存档中，以免输出的BOM表格式是修改前的设定。请按「存档 (Save As)」 ，并输入暂存档名temp。

(9) 切换到「剪贴簿浏览 (Clipboard View) 」页面，并和试题的零件表核对，如果格式有误请再次检查「格式选项」页面，如正确按「确定 (OK)」，回到图38「报表 (Reports)」弹簧。

(10) 在「报表 (Reports)」弹簧中，按「确定 (OK)」会接着以「记事本」呈现材料清单。

(11) 储存BOM档案。点选「记事本」功能列「档案 / 另存新档」，存档类型选「所有档案」，测验时存档于「随身碟 / 产品编号资料夹 / First资料夹」 (或第二阶段 「Second资料夹」)，档名：First-N-XX.rep (或第二阶段Second-N-XX)，N为题组，XX为岗位号码。



3.  汇出网络表档案

最后我们必须将电路图转成「网络表 (Netlist)」，以便用以汇入电路板编辑器(PCB Layout)。

(1) 点选功能表「Tools / Layout Netlist」，开启「网络表转电路板 (Netlist to PCB)」弹簧。

(2) 按「浏览 (Browse)」 选择存档路径及档名，测验时存档于「随身碟 / 产品编号资料夹 / First资料夹」 (或第二阶段 「Second资料夹」)，档名：First-N-XX.asc (或第二阶段Second-N-XX)，N为题组，XX为岗位号码。

(3) 按「确定 (OK)」即可产生ASC II的网络表(如图47所示)。

图47汇出网络表弹簧
