五、绘制板框

1.  PCB设计第一阶段板框长宽为 2000 X 2000，PCB设计第二阶段板框长宽为 2800 X 2400 。

2.  点选「标淮工具列 (Standard Toolbar)」中的「制图工具列 (Drafting Toolbar)」图示，会显示出如图10的制图工具列。

图10 制图工具列



3.  点选「制图工具列 (Drafting Toolbar)」中的「板框线(Board outline)」图示

4.  板框线预设画直线，但我们要直接画矩形板框，所以，在工作编辑区中按滑鼠右键；在右键选单选「矩形 (Rectangle)」。

5.  滑鼠在原点(座标0,0)上按左键一下，作为板框左下角。

6.  按键盘 [S]键，开启「快捷命令 (Modeless Command)」弹窗(如图11所示)，快速定位滑鼠位置，输入[s2000 2000]，按键盘 [Enter] 键，再按 [空白] 键将板框绘制完成。

图11 快捷命令弹窗



修改板框小技巧︰

如果板框画错，无法直接拖曳修改，必须先在工作编辑区中按滑鼠右键；在右键选单选择「选择板框线 (Select Board Outline)」选项，点选要修改的板框线(显示高亮白线)，再按滑鼠右键；在右键选单选择「移动斜切(Move Miter)」选项，板框线移动至正确位置后按滑鼠左键完成修改。



六、汇入网络表

PCB设计第二阶段的电路图均有使用到考场自制零件，因此，如果没有挂载考场自制零件库，会造成错误，务必注意挂载零件库请参考4节。

设计电路板前须先将电路图所汇出的网络表汇入，点选功能表「File / Import…」，点选副档名为asc的网络表(Netlist)档案，即可汇入完成。

1. 如出现「储存旧档再汇入」对话框(如图12所示)，请按「否」。

图12 储存旧档再汇入对话框



2. 如出现「编码转换」对话框(如图13所示)，请按「确定」。

说明弹窗表示目前使用西欧编码，但要汇入的档案采用繁体中文编码，要按「确定」才能汇入网络表。

图13 编码转换对话框



3. 汇入完毕先存档于 [随身碟 / 项目编号资料夹 / First资料夹] (或第二阶段的 Second资料夹)，档名：PCB-N-XX (N为题组，XX为岗位号码)。



七、打散零件

汇入零件后，所有零件的原点都对齐板框的原点，所以，全部重叠在一起，这时我们要将所有零件打散，比较容易做接下来的零件布局。点选功能表「分散元件(Disperse Components)」选项，出现图14打散确认对话框，按[是]，所有零件会打散在板框的右侧(如图15所示)。

图14 打散确认对话框

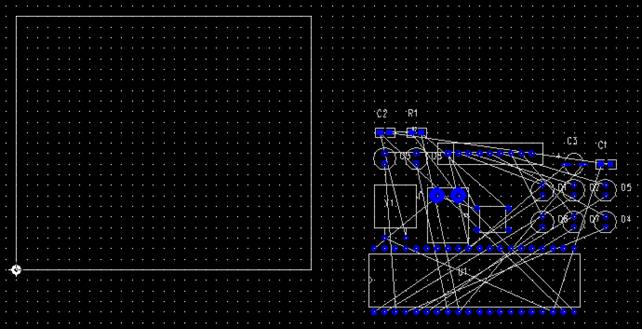

图15 零件打散完成
