创建一个新的PCB文件



在将原理图设计转变为PCB设计之前，需要创建一个新的PCB和至少一个板外形轮廓（board outline）。在Altium Designer中创建一个新的PCB的最简单的方法就是运用PCB板向导，它可让您根据行业标准选择自己创建的自定义板的大小。在任何阶段，都可以使用后退按钮检查或修改该向导的之前页面。

图12 PCB板向导



用PCB向导创建一个新的PCB用的PCB向导，步骤如下：

1. 创建一个新的PCB，点击PCB Board Wizard，在Files底部的New from Template选项内点击PCB Board Wizard部分。如果在屏幕上没有显示此选项，按一下向上箭头图标关闭一些上层上面的选项。

2. 打开PCB Board Wizard向导界面，单击下一步继续。

3. 设置测量单位Imperial，例如1000mil = 1英寸。

4. 向导的第三页可选择需要的板纲要形。本页将确定我们自己的电路板尺寸。从板纲要形列表中选择Custom，并点击下一步。

5. 在下一页，输入自定义板的选项。对于例子给出的电路，2 × 2英寸的板便足够了。在Width和Height中选择Rectangular和type 2000。取消选择Title Block＆Scale，Legend String和Dimension Lines。单击Next继续。

6. 此页用于选择板的层数。例子中的电路需要两层信号层而并不需要电源层。单击Next继续。

7. 选择thruhole vias only设置设计中的孔类型，并点击Next。

8. 下一页用于设置元件/布线选项。选择Through-hole components选项并设置One Track与临近焊盘之间可以通过的线的数量。单击Next。

9. 下一页用于设置一些设计规则，如线的宽度和孔的大小。离开选项则设置为默认值。单击下Next。

10. 单击Finish。PCB Board Wizard已经设置完所有创建新板所需的信息。PCB编辑器现在将显示一个新的PCB文件，名为PCB1.pcbdoc。

11. PCB文件显示出一个预设大小的白色图纸和一个空板（黑色为底，带栅格），如图13所示。如果需要关闭，选择Design>>Board Options，并在板设置对话框中取消选择Display Sheet。用户可以用Altium Designer的其它PCB模板来添加边界，栅格参考和标题。


如需了解更多有关board shapes，sheets和templates，请翻阅参阅Preparing the Board for Design Transfer手册。

图13 PCB文件



12. 现在图纸已关闭，如需显示板的形状，选择View>>Fit Board [快捷键: V，F]。

13. PCB文件自动添加（连接）工程并被列在Projects中源文件里工程名的下方。通过选择File>>Save As重新命名新的PCB文件（带.PcbDoc扩展名）。浏览到用户想存储PCB的位置，在File Name里键入文件名multivibrator.pcbdoc，并点击Save。



在工程中添加一个新的PCB

如果要将PCB文件作为自由文件添加到一个已经打开的工程中，则需在Projects中右键单击PCB工程文件，并选择Add Existing to Project。选择新的PCB文件名并点击打开。 现在PCB文件已经被列在Project下的Source Documents中，并与其它工程文件相连接。用户也可直接将自由文件拖拉到工程文件下。保存工程文件。



导入设计



在将原理图的信息导入到新的PCB之前，请确保所有与原理图和PCB相关的库是可用的。因为只有默认安装的集成库被用到，所以封装已经被包括在内。如果工程已经编译并且原理图没有任何错误，则可以使用Update PCB命令来产生ECOs（Engineering Change Orders 工程变更命令），它将把原理图的信息导入到目标PCB文件。

图14 信息导入



更新PCB

将原理图的信息转移到目标PCB文件：

1. 打开原理图文件，multivibrator.schdoc。

2. 选择Design>>Update PCB Document（multivibrator.pcbdoc）。该工程被编译并且工程变更命令对话框显示出来，如图14所示。

3. 点击Validate Changes。如果所有的更改被验证，状态列表(Status list)中将会出现绿色标记。如果更改未进行验证，则关闭对话框，并检查Messages框更正所有错误。

4. 点击Execute Changes，将更改发送给PCB。当完成后，Done那一列将被标记。

5. 单击Close，目标PCB文件打开，并且已经放置好元器件，结果如图15所示。如果用户无法看到自己电路上的元器件，请使用快捷键V，D（View>>Document）。

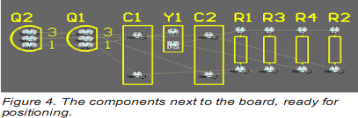

图15 元器件封装放置完成
