PCB抄板难在哪里？
说起抄板，或许你会觉得没有什么技术含量，而真正抄过的人应该都深有体会——这没那么简单。
PCB抄板没有软件只能用卡尺边测边画，速度慢，精确度差。用软件抄板，就十分容易了，一般用德尔塔公司的抄板软件比较方便，可以先对PCB板扫描或照相，然后将图片载入软件中依葫芦画瓢，抄好后，用protel99打开，进行修补后即可转存成protel99兼容的格式。要说麻烦的是由PCB图转原理图较麻烦，需要有经验，有一定基础，才能完成的较好。

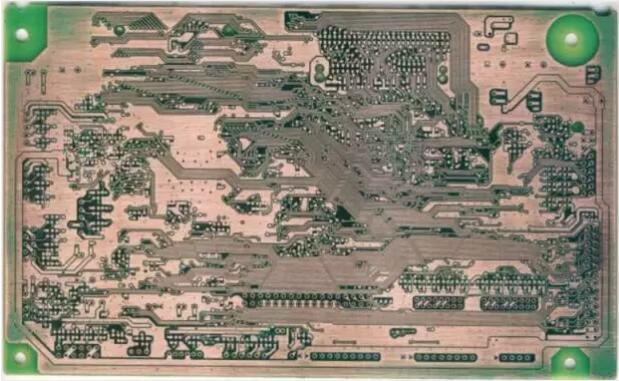

对于多层板的抄板要麻烦一些，因为内层看不见，只能破坏样品。常用的办法是首先对顶层和底层进行抄板，并保存好底层和顶层拆前的照片（以备查用），精确的方法是拆除全部元器件，并对所有元器件参数登记，并对元器件与丝网印刷层的编号逐一对应，保留原始资料后，再对裸PCB板照相或扫描，获得的照片或扫描图载入软件，软件不同，对照片格式要求不同，尺寸过大的照片文件会太大，影响抄板速度，所以过大的PCB板可以分成几小块进行抄板，然后拼合。上、下两层完成后，就可以用砂纸打磨表面已完成的层，逐步露出内层，抄一层、再磨下一层，直到全部完成。
多层板PCB抄板技巧
深圳宏力捷是拥有十几年抄板经验的专业抄板公司，可以帮你完成那些复杂的PCB板的抄板。接下来给大家介绍一下抄板的技巧。
所需设备: 扫描仪，电脑，需装PORTEL99和AUTOCAD软件。
1. 先将你要抄板的PCB板放到扫描仪中，启动扫描仪，注意在扫描仪中调好亮度及对比度等。

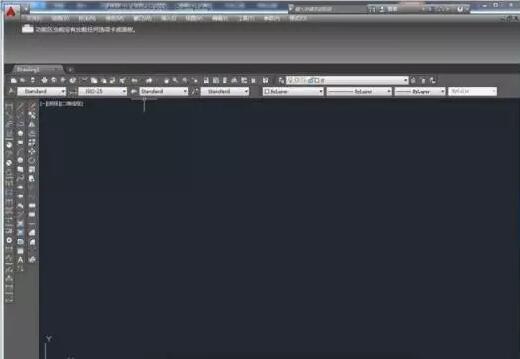

2. 打开AUTO CAD软件，新建一个CAD文件，在插入的菜单中选择插入点阵图像，选择到你所要插入的图像之后，会出现插入图像对话框，在对话框中选择比例为1:1。
3. 插入PCB图像之后要先画一个矩形图框将PCB图的边框套到，注意画边框的时候要用物件追踪的物件锁点，如果不画边框的话，则在描线路图的过程中图像不慎移动了，你可就难得套准了。
4. 绘制元件封装，由于我们要抄的PCB板中，所用的元件封装不一定和PORTEL99中的元件封装吻合得到，所以我们要自己建立元件封装，即将我们所要绘制的PCB中的元件形状绘出来，绘制元件封装时，我们要先统计一下PCB板上用了多少种封装，每种封装只需绘好一个，各种封装都绘好后，就要将其转到PORTEL 99里再作加工了。

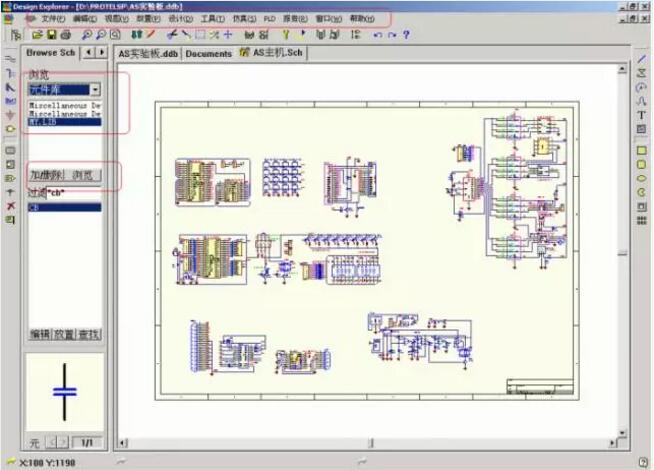

5. 打开PORTEL99，先新建一个PCB文件，再在PORTEL99 PCB 编辑器的文件菜单中选择导入CAD文件，把绘好了元件模型的CAD文件导进去，导入成功后， PORTEL 99 PCB 编辑器就出现了元件封装的基本图形。
6. 再在PORTEL99 里新建一个PCB元件编辑器，再打开PCB元件编辑器。新建一个元件后，再从PORTEL99 PCB 编辑器里面选一个元件封装复制到PCB元件编辑器里进行元件制作。
7. 所有的元件封装都制作完成后，再将这些封装又放放置到PORTEL99 PCB 编辑器里面，然后再将其导出为一个CAD文件。
8. 打开这个元件封装图的CAD文件后，再将之前导入了PCB图片的CAD文件也打开，并将元件封装图复制到有PCB图片的CAD后，这时可关闭只有元件封装图的CAD文件，只需在有PCB图片的CAD文件中工作，按照PCB图的元件摆放角度和位置，依次排好元件，注意用复制和粘贴的方法做出更多的子元件。
9. 放置焊盘和过孔：放置好元件封装后，接下来的工作是放置焊盘和过孔，先在CAD里测量好焊盘的内径和外径，再在绘图菜单中，选择园环子项，并确定环的内径和外径，在放置焊盘时要将尺寸一样大小的焊盘一次性的放完，但是四方焊盘和多边形的焊盘无法放置，虽说在CAD里可用填充的方法将多边形填成实体，但是填充的实体转到PORTEL 99里面后只会有一个空的边框.因此，如果PCB图中有多边形的焊盘的话，我们可用线条将焊盘边缘描出来，转到PORTEL99里后再放上相应的焊盘。
10. 绘制走线：焊盘绘制好后就开始绘制走线，绘制走线是用聚合线来绘制的，在绘图菜单中，选择聚合线，确定好聚合线的起始宽度和终止宽度，然后开始绘制，在绘制过程中，如果是直线就要选正交走线，如果是45度或其它的角度，就要取消正交走线.如果整个线路板中线的宽度只有几个规格的话，我们也可以用普通的线条来画，不过不同的线宽要用不同的层，转到PORTEL 99里面后再编辑线宽。
11. 当描线完成后，我们进行在CAD里的最后的一道工作，放置丝印，如果是文字就用放置文字框的方法来实现，如果是不规则的一些丝印线，就用聚合线，当然你也以直接用线条来画，转到PORTEL 99里后再编辑线宽。
12. 经过以上步骤后，已经基本上完成了在CAD里面的工作，如果不转到PORTEL也可交由PCB商帮你做板了，你也可将你所需要的层打印出来，自己来制作PCB，当然，我写本文的最终目的是告诉读者，将所描绘的图形转到PORTEL 里去，所以我们还要继续进行下面的几个步骤。
13. 打开PORTEL99 PCB编辑器，导入你已经描好线路的CAD文件，注意在导入文件的对话框中将CAD各个层要对应到PORTEL99的各个层，这一点很重要，不管你在CAD中的层的名字是什麼，但是你必须知道这个层应对到PORTEL99中是什麼层，如果不加控制的乱导的话，你就要花较多的时间在PORTEL 99里进行层的转换了，另外还导入时默认的线宽最好也是改一下。
14. 最后编辑，导入PORTEL99后，还要进行适当的编辑，例如，我们导入时将线路及焊盘都放在了TOP LAYER层，这时你应将所有的焊盘都放到MULTI LAVER层，还有就是不管你在CAD里将丝印文字调到了哪个角度，转到PORTEL 99就都变正了，这时你就要对照实物PCB进行调整了。
15. 如果还有另一面的线路或丝印，只需照上面的方法做好，再导到PORTEL 99中整合，注意要镜像哦。最后对照图片或PCB仔细检查，你也可以进行适当的修改后就大功告成了。
注意事项:
在CAD中如果不慎移动了图片，那麼你所画的线将全部看不见了，这时就要将图片全部移开，然后再将你所画的线条全部选中。
