目前三大主流PCB设计软件 Cadence allegro、PADS、Altium Designer。Cadence allegro 有强大的功能优势，一般大公司才用，市场占有率偏低，PCB板厂会使用的非常少，打板的文件都是工程师们输出好gerber文件给板厂加工。
PADS（POWER PCB）早几年市场在市场占有率很高，早期的高端产品主流使用软件，近期因allegro 慢慢起来，pads 市场占有率逐步下降。PCB板厂对PADS 软件比较熟悉，多数工厂配备pads软件，可以给PCB文件或gerber文件制板。
Altium Designer 市场占有率非常高，主要定位是简单PCB，大部分是1层到6层板。所有PCB工厂都配备这个软件，制板时可以给PCB文件或Gerber文件。
大部分Altium Designer和PADS工程师都是习惯把设计好的PCB文件直接发给PCB工厂生产，这样有可能会出现生产回来后板子与设计有偏差，或是生产前咨询文件各式问题降低了生产效率。
锣槽设计有误
提供gerber文件给PCB工厂生产最安全，花5分钟输出gerber文件，可以避免版本兼容性问题，再花5分钟检查输出的gerber是否有丢失元素类，花少许时间让项目推进更放心。
下面介绍Altium Designer 输出gerber文件步骤
1. 过孔（VIA）盖油，不用盖油可以跳过。

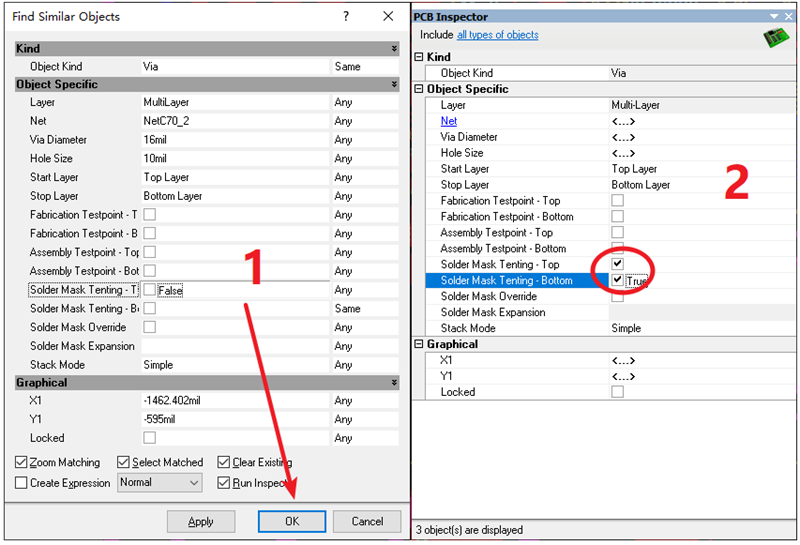

Shift+F 鼠标点选Via 孔，呼出过滤窗口。 选择同类属性孔，点击OK。选择关闭对应层的过孔开窗。
2. 放置孔表，孔表作用是核查孔大小及孔的属性。
快捷P→S 在板外右下角放置字符串，双击字符串修改层和属性。AD17版本以上可以直接放置钻孔表，如下图右部分。
3. Altium Designer输出文件分gerber和NC 两部分。
(1) 输出Gerber部分，File下选择 Gerber Files
格式选英制 2:5 ，层选Used On(使用过的层)，孔表勾如图后点OK输出文件。
(2) 输出NC Drill Files (钻孔)
重新在File下选择 NC Drill Files，弹窗选择格式，格式与gerber一样，选择后点OK输出，其他都不用修改。

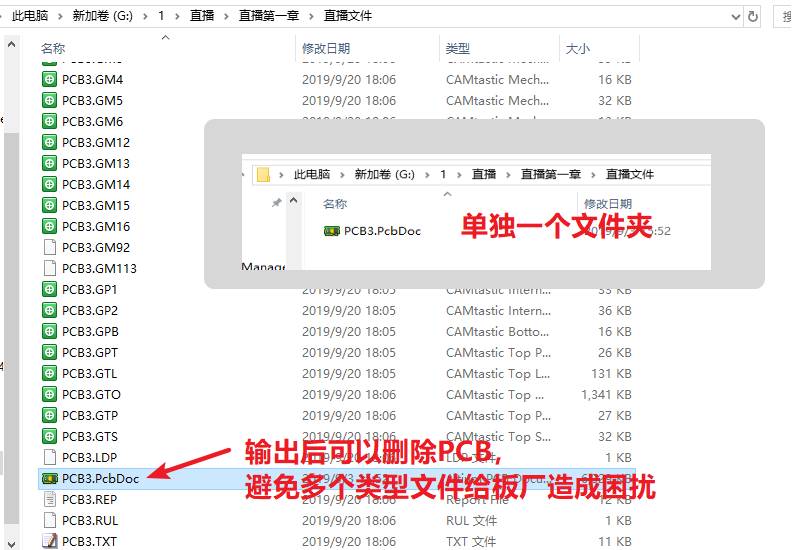

输出的文件在PCB所放是文件夹，建议pcb单独放一个文件，输出好文件后把PCB删除后把整个文件里的文件打包给板厂加工。
输出完怎么检查呢？接下来就教大家用AD查看输出的文件。
（1）在File下新建 Cam档，建后再File下导入Gerber文件，选择所有文件导入gerber。
（2） 再用同样的方式导入NC文件，导入后就可以正常的查看输出的文件是否异常。
