有很多找深圳宏力捷做电路板加工的客户在提供资料的时候，都是提供的PCB文件。使用PCB文件来报价是没有问题，但要拿来制作PCB板，就还得先转成Gerber文件。当然我司也是能帮忙转Gerber文件，但是因为毕竟不是我们自己设计的，在转的过程中，就会多一些确认步骤，比较耽误时间。
为了方便大家自主转Gerber文件，接下来深圳PCB设计公司-深圳宏力捷电子为大家介绍PADS输出Gerber文件操作指南。
1. 铺铜：
在工具栏下选择覆铜管理器，根据覆铜方式选择对应覆铜，如果有用到平面链接，注意要不要漏掉覆铜（下图5-7步操作）。
2. 输出gerber文件管理器：
文件→2.CAM→3.创建输出目录→4.添加输出内容（如下图顺序）。
3. 层输出选项：
线路层输出：按下图数字顺序选择输出，特别需要注意的是2D线不要放在线路层，线路输出不勾选2D线（第7点）。底层和内层用同样的方式输出，内层如果是负片请用”CAM平面”选项输出。输出的层都要加板框，用于gerber层于层对位。
（注意在其他特殊层放有需要元素，需勾选对应层输出，点预览可以看效果）
字符层（Silkscreen）输出：前面4步和8、9步都是一样的，下面直接进入层的详细选项页面按下图勾选。
（注意在其他特殊层放有需要元素，需勾选对应层输出，点预览可以看效果）
助焊层（Paste Mask、钢网层）/阻焊（Solder Mask）：常规输出只需要添加板框线即可。
（注意在其他特殊层放有需要元素，需勾选对应层输出，点预览可以看效果）
钻孔图（Drill Drawing）输出：首选要看孔孔表是否叠在板上，如果叠起来了就需要调整，如下操作。在第4点输入相应的坐标，点确定后观察第5点看是否已经错开，确定位置调整好后点确定再进入层详细选项添加板框。
（注意在其他特殊层放有需要元素，需勾选对应层输出，点预览可以看效果）

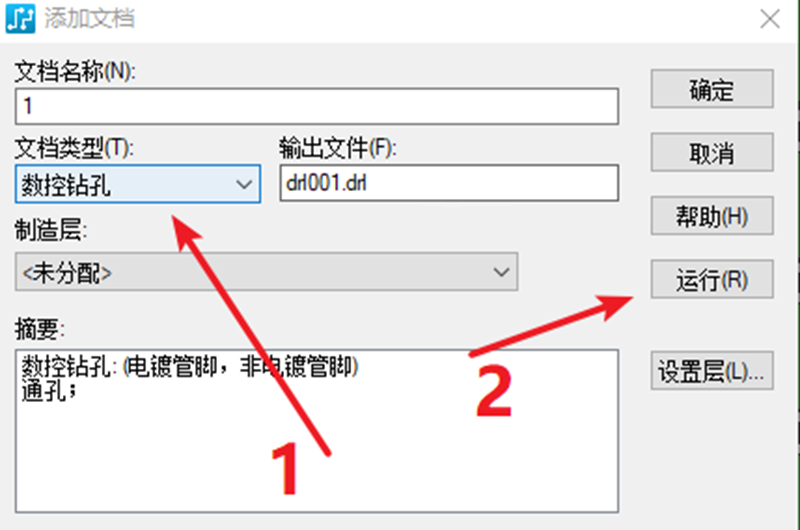

钻孔（NC），通孔输出：选择钻孔后可以直接点击运行输出文件。

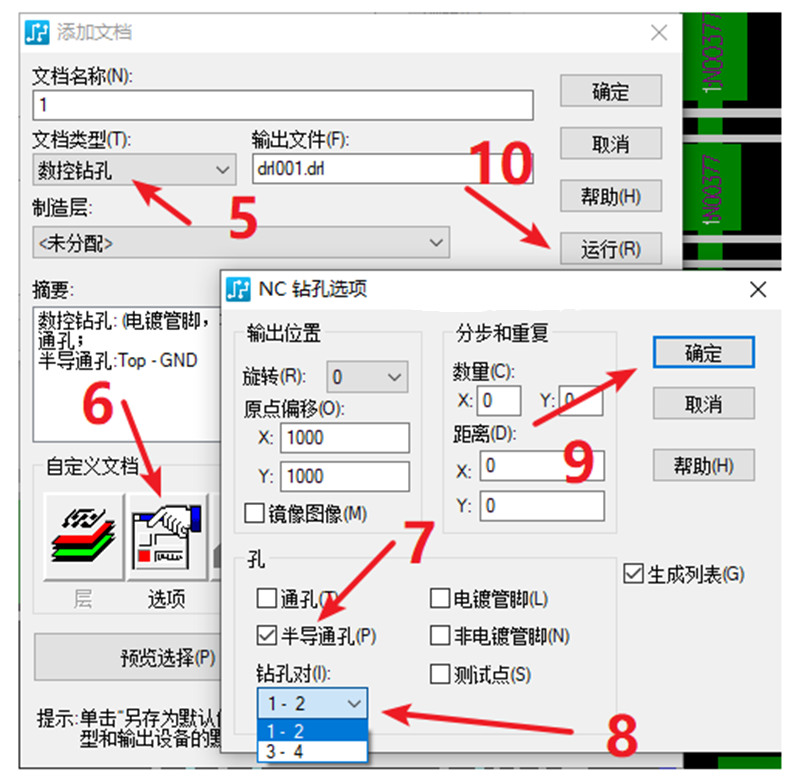

HDI孔输出：先要在设置添加好对应的起始层参数，输出时选择对应的层一一输出。
以上就是关于如何使用PCB设计软件PADS输出gerber文件的操作步骤。
