深圳宏力捷电子是一家专业从事电子产品电路板设计（layout布线设计）的PCB设计公司，主要承接多层、高密度的PCB设计画板及电路板设计打样业务。接下来为大家介绍PCB设计编辑原理图的方法。
一、元件的重新编号
PCB设计编辑原理图常利用复制的功能，复制完之后会存在位号重复或者同类型元件编号杂乱的现象，使后期BOM表的整理十分不便。重新编号可以对原理图中的位号进行复位和统一，方便设计及维护。
1、PCB设计软件Altium Designer提供非常方便的元件编号功能，执行菜单命令“工具-标志-原理图标注”（快捷键“TAA”），进入编号编辑对话框，如图1所示。
图1 编号编辑对话框
2、处理顺序：PCB设计软件Altium Designer提供4种编号方式。
① Up Then Across：先下而上，后左而右。
② Down Then Across：先上而下，后左而右。
③ Across Then Up：先左而右，后下而上。
④ Across Then Down：先左而右，后上而下。
4种编号方式分别如图2所示。可以根据自己的需求进行选择，不过建议常规选择第4种“Across Then Down”方式。
图2 4种编号方式
3、匹配选项：按照默认设置即可。
4、原理图页标注：用来设定工程中参与编号的原理图页，如果想对此原理图页进行编号，在前面进行勾选，不勾选表示不参与。
5、建议更改列表：列出元件当前编号和执行编号之后的新编号。
6、编号功能按钮如下。
① 单击“Reset All”按钮，复位所有的元件编号，使其变成“字母+?”的格式。
② 单击“更新更改列表”按钮，对元件列表进行编号变更，系统就会根据之前选择的编号方式进行编号。
③ 单击“接受更改（创建ECO）”按钮，接受编号变更，实现原理图的变更，如图 3所示，会出现工程变更单，将变更选项提供给用户进行再次确认。可以执行“验证变更”来验证变更是否可以，如果可以，在右侧“检测”栏会出现对钩表示全部通过。通过之后，单击“执行变更”按钮执行变更，即可完成原理图中位号的重新编辑。
图3 工程变更单

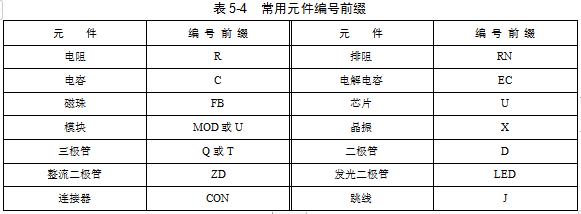

常用元件编号前缀可以参考表5-4。
二、元件属性的更改
有时画好原理图后，又需要对某些同类型元件进行属性的更改，一个一个地更改比较麻烦，PCB设计软件Altium Designer提供了比较好的全局批量更改方法。下面以相同阻值电阻更改为另外阻值为例进行说明，其他属性更改，如更改封装、Comment值等信息，可以参考这个方法。
1、单击选中120W的电阻R22，右键选择执行“查找相似对象”命令，如图4所示，进入筛选对话框，如图5所示。
图4 右键选择执行“查找相似对象”命令
图5 筛选对话框
① 在“Comment”栏中选择“Same”，表示120W的电阻适配。
② 对筛选对话框下端的“选择匹配”进行勾选，此处一定记得要勾选，否则更改不成功。
③ 可以选择适配文档。
Current Document：当前原理图页。
Open Document：打开的原理图页。
Project Documents：工程里面的所有原理图页。
2、适配选中元件后会弹出“Properties”对应属性窗口，在“Comment”栏中可以全局更改参数值，即可更改成功，如图6所示。
图6 阻值更改成功
三、原理图的跳转与查找
大面积的原理图无法直接定位某个元件的位号、网络标签所在的位置，可以通过跳转和查找功能来实现定位查找。
1．跳转
（1）执行按键命令“J”，出现如图7所示的跳转菜单，执行命令“跳转到器件”（快捷键“JC”）。
（2）在打开的如图8所示的对话框中，输入需要跳转到的位号名称，如“R15”，单击“OK”按钮，即可完成跳转。
使用跳转菜单还能实现其他跳转。
① 原点：跳转到原点，一般是原始元件，在左下角。
② 新位置：可以跳转到X、Y的坐标值处。
③ 位置标志：可以跳转到标记的地方。
④ 设置位置标志：设置跳转标记。
2．查找
PCB设计软件Altium Designer提供类似于Windows的查找功能。按快捷键“Ctrl+F”，进入如图9所示的查找对话框。此查找功能可以对位号、字符、网络标签、管脚号进行查找。
图7 跳转菜单
图8 跳转到元件R15
图9 查找对话框
（1）查找的文本：输入需要查找的字符。
（2）图纸页面范围：选择适配的原理图文档，可以选择当前原理图页，也可以选择整个文档。
（3）跳至结果：跳转到查找结果处，此处建议勾选，查到之后直接跳转到结果处非常方便。
