我不知道您是否发现过这种现象：大多数PCB设计层数都是偶数层，例如常见的四层板，六层板。这是为什么？实际上，偶数层PCB确实比奇数层PCB具有更多优势。

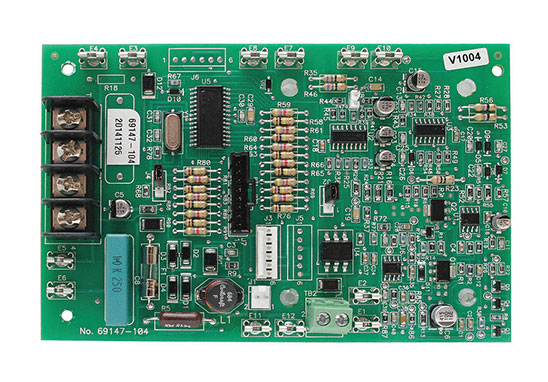

偶数层PCB的优势
1. 成本低
由于缺少一层介质和箔，奇数PCB的原材料成本略低于偶数PCB的原材料成本。但是奇数层PCB的加工成本明显高于偶数层PCB。内层的加工成本是相同的，但是箔/芯结构显着增加了外层的加工成本。
奇数层PCB需要在核心结构工艺的基础上增加非标准的叠层粘合工艺。与核结构相比，向核结构中添加箔的工厂的生产效率将降低。在层压之前，外芯需要进行额外的处理，这增加了外层刮伤和蚀刻错误的风险。

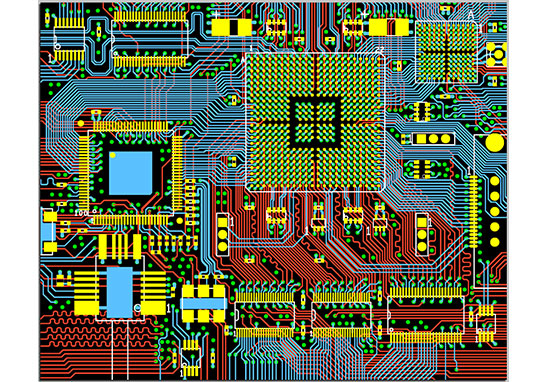

2. 平衡结构，避免弯曲
PCB设计没有奇数层的PCB的最好理由是，它很容易弯曲。在多层电路接合工艺之后冷却PCB时，当芯结构和箔涂层结构冷却时，不同的层压张力将导致PCB弯曲。随着电路板厚度的增加，弯曲具有两种不同结构的复合PCB的风险也会增加。消除电路板弯曲的关键是采用平衡分层。尽管一定程度的弯曲PCB符合规格要求，但后续的PCBA加工效率将降低，从而导致成本增加。由于组装需要特殊的设备和工艺，因此降低了零件的放置精度，因此会损坏质量。
变化更容易理解：在PCB技术过程中，四层板优于三层板控制，主要在对称性方面，四层板的翘曲度可以控制在0.7％以下（IPC600标准），但是三层板的尺寸，翘曲度将超过标准，这会影响SMT和整个产品的可靠性，因此对于一般的PCB设计人员，不要设计奇数层板，即使是奇数层功能，将假冒设计成偶数层，将五层PCB设计分成6层，将7层PCB设计分成八层。
基于上述原因，PCB多层板的设计大多采用偶数层，很少采用奇数层。
如何平衡级联并降低奇数层PCB的成本？
当PCB设计中出现奇数个PCB层时，以下方法可以平衡级联，降低PCB的生产成本并避免PCB弯曲。
1.添加一个信号层并加以利用
如果PCB的电源层是偶数而信号层是奇数，则可以使用此方法。添加层不会增加成本，但可以减少交货时间并提高PCB质量。
2.添加额外的电源层
如果PCB的电源层为奇数，信号层为偶数，则可以使用此方法。一种简单的方法是在堆栈中间添加一个层，而无需更改其他设置。首先，在PCB上排列奇数层，然后复制中间的层并标记其余的层。这类似于应用于增厚层中的箔的电性能。
3.在PCB板中心附近添加空白信号层
这种方法最大程度地减少了堆叠不平衡并提高了PCB质量。首先是奇数层的布线，然后添加空白信号层，标记其余层。它用于微波电路和混合介质（介电常数不同）电路中。
