PCB设计中的焊盘种类

发布时间 :2021-02-02 15:18 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB设计部
PCB设计中,焊盘是一个非常重要的概念,PCB工程师对它一定不陌生。不过,虽然熟悉,很多工程师对焊盘的知识却是一知半解。接下来深圳PCB设计公司-深圳宏力捷电子为大家介绍PCB设计中的焊盘种类。


什么是焊盘?

焊盘,表面贴装装配的基本构成单元,用来构成电路板的焊盘图案(land pattern),即各种为特殊元件类型设计的焊盘组合。焊盘用于电气连接、器件固定或两者兼备的部分导电图形。

什么是焊盘



PCB设计中的焊盘种类

一、常见焊盘
1、方形焊盘——印制板上元器件大而少、且印制导线简单时多采用。在手工自制PCB时,采用这种焊盘易于实现。

方形焊盘

2、圆形焊盘——广泛用于元件规则排列的单、双面印制板中。若板的密度允许,焊盘可大些,焊接时不至于脱落。

圆形焊盘

3、岛形焊盘——焊盘与焊盘间的连线合为一体。常用于立式不规则排列安装中。

岛形焊盘

4、多边形焊盘——用于区别外径接近而孔径不同的焊盘,便于加工和装配。
5、椭圆形焊盘——这种焊盘有足够的面积增强抗剥能力,常用于双列直插式器件。

椭圆形焊盘

6、开口形焊盘——为了保证在波峰焊后,使手工补焊的焊盘孔不被焊锡封死时常用。

二、特殊焊盘

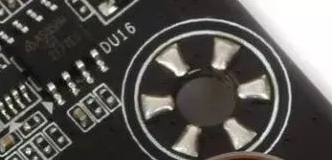

1、梅花焊盘


梅花焊盘
梅花焊盘通常用在大的过孔接地的位置,这样设计有以下几点原因:
1)固定孔需要金属化和GND相连, 如果该固定孔是全金属化的,在回流焊的时候容易将该孔堵住。
2)采用内部的金属螺孔可能由于安装或多次拆装等原因,造成该接地处于不良的状态。而采用梅花孔焊盘,不管应力如何变化,均能保证良好的接地。

2、十字花焊盘

十字花焊盘

十字花焊盘又称热焊盘、热风焊盘等。其作用是减少焊盘在焊接中向外散热,以防止因过度散热而导致的虚焊或PCB起皮。
1)当你的焊盘是地线时候。十字花可以减少连接地线面积,减慢散热速度,方便焊接。
2)当你的PCB是需要机器贴片,并且是回流焊机,十字花焊盘可以防止PCB起皮(因为需要更多热量来融化锡膏)。

3、泪滴焊盘

泪滴焊盘

当焊盘连接的走线较细时常采用,以防焊盘起皮、走线与焊盘断开。这种焊盘常用在高频电路中。
