深圳宏力捷电子是拥有20多年PCB设计经验的专业电路板设计公司，可提供多层、高密度的PCB布线设计及电路板设计打样业务。接下来为大家介绍电路板设计需要哪些资料。
电路板设计所需要的资料
1. 电路图，必备。
无论是手绘的还是CAD绘制的，总之，至少要有电路图才能进行电路板设计。
2. 电路的消耗功率计算书，非必备。
里面有关于各个元件所需要的电源电压和流经的电流数据，没有这项的话，需要通过解读电路图来设计走线的宽度和走线间距。
在没有专用软件的情况下，可以用免费的软件，例如LTspice来进行电路模拟。
另外通过笔算来进行验证，对自己日后需要查询的地方记录下电压值和正负，电流值和流经方向。
在电路板设计中的应用是，可以根据某个区域所流经的电流，计算走线的宽度，特别对电压走线和GND走线来说尤为重要，另外可以以此为依据用来设计连接孔的大小和数量。
3. 电路图电气列表，非必备。
没有的话，需要根据电路图自己来制作。电路电气列表是电路板设计必备的。
电路板用的电气网络清单分为电路图电气网络清单和电路板电气网络清单。
很多时候，特别是对电路板改版时，是不会给出电气网络清单来的，这个时候就需要自己来做。

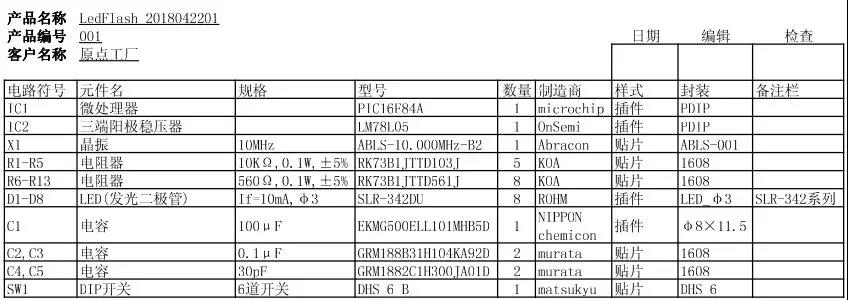

4. 元件表，必备。
在这里要对比电路图和元件表的一致性。
造成电路图和元件表的不一致的两大主因：
新品设计时，因为不断地改动。
产品改版时，元件的淘汰与更新。
无论花多少时间，一定要做到电路图与元件表的一致，才能保证设计的成功率。
5. 电路板设计图纸，必备
即使是潦草的手写也是非常有必要的，如果只是口头传递的话，有时候会误解产品设计人员的意思，造成错误。
图纸的内容：板材，表面处理，走线宽度和走线间距的最小界限，焊盘的规格，印字的字体，尺寸。
电路板的尺寸，被指定的元件放置的位置，禁止区域。不同区域间的绝缘规格等。
电路板设计的辅助资料
6. 电路板设计工时表
计算电路板设计需要多长时间，人数。
7. 电路板面积估算表
在指定的电路板尺寸内，判断是否能够将元件都合理地布置在电路板内。
在能够把元件布置在电路板内的情况下，判断是采用两面板设计还是四层以上的设计。
在没有任何指定的情况下，需要和产品设计人员充分沟通，推荐最为合适的电路板尺寸和板层设计。
8. 工件尺寸估算表
当决定了电路板尺寸以后，在生产中为了达成最小的生产成本，会将几张单独的电路板通过V割来连接在一起。这个时候就要选择合适的工件尺寸。
9. 电路板电气设计表
包括以下几个部分：
走线宽度计算表 or 走线宽度参照表
走线间距计算表 or 走线间距参照表
连接孔焊盘尺寸计算表 or 连接孔焊盘尺寸参照表
电路板设计能力
最高信号设计速率：10Gbps CML差分信号；
最高PCB设计层数：40层；
最小线宽：2.4mil；
最小线间距：2.4mil；
最小BGA PIN 间距：0.4mm；
最小机械孔直径：6mil；
最小激光钻孔直径：4mil；
最大PIN数目：；63000+
最大元件数目：3600；
最多BGA数目：48+。
电路板设计服务流程
1. 客户提供原理图咨询PCB设计；
2. 根据原理图以及客户设计要求评估报价；
3. 客户确认报价，签订合同，预付项目定金；
4. 收到预付款，安排工程师设计；
5. 设计完成后，提供文件截图给客户确认；
6. 客户确认OK，结清余款，提供PCB设计资料。
