PCB设计公司，主要承接多层、高密度的PCB设计画板及电路板设计打样业务。接下来为大家介绍PCB设计的18种特殊走线画法与技巧。
问题1 AD布蛇形线方法
Tool里选Interactivelengthtuning要先布好线再改成蛇形,这里用的是布线时直接走蛇形:先P->T布线,再Shift+A切换成蛇形走线。
按Tab可设置属性,类型了选用圆弧,MaxAmplitude设置最大的振幅,Gap就是间隔(不知这么翻译对不)，下面左边是振幅增量,右边是间隔增量。

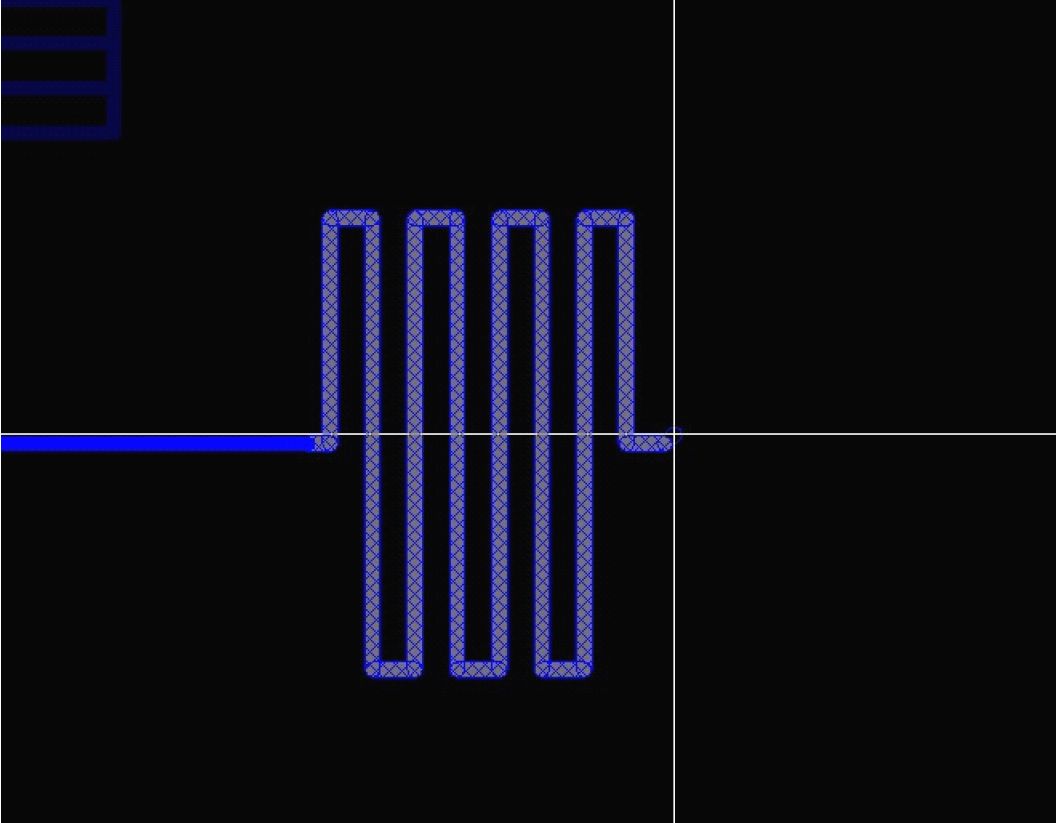

然后开始布线。
让边缘变"圆"-按快捷键"2",就会增大弧的半径,增到最大就是两个1/4的弧直连就是一个180度的半圆了快捷键",""."可以调节振幅。
要是不记得快捷键,没关系,随时按"`"可以显示当前支持的操作。
可以看到网络的长度,还不止一个地方哟。
等长可使用调节器完成等长布线。
问题2 大电流走线中去除组焊层
这里要注意的两点，首先Paste层才是真正的喷锡层，但是默认走线上是有阻焊层的，所以单单使用Paste，是没用的，故需要使用Solder，此层中划出的部分是没有阻焊的，故可使用Paste+Solder的方法达到喷锡线的绘制，若板上本来就有走线，可直接使用对应层的Solder进行开窗。
问题3 总线画法
AltiumDesigner支持多条网络同时布线，布线可以起始于焊盘也可以起始于线路开端。按住shift键选择多个网络，或者用鼠标框选多个网络，选择菜单命令PLACE>>InteractiveMulti-Routing再单击布线工具栏上的总线布线工具，既可以开始总线布线，在布线过程中可以放置过孔，切换直线层，可以按逗号，和句号。分支线间距进行调整。
期间按2可加过孔，L可设换层~
问题4 从原理图到PCB
在原理图中用鼠标框选一块电路或选中若干个器件，按T—>S，就能马上切换到PCB中，同步选中那些器件。
问题5 走线中换层、操作过孔、操作走线
问题6 走线推挤与连线方式快速设置
问题7 简易图元的PCB黏贴
图元文件的粘贴让机械层设计文档的生成更容易完成，通过使用习惯的与Windows相同的粘贴命令（Ctrl+V），任何来自剪贴板中的图元文件都可以粘贴到PCB编辑中。图元文件可以是直线、弧线、简单的填充和TrueType文本，任何导入的数据将被放置在当前层。
从Word或Excel中拷贝数据到PCB中支持的图元文件包括位图，线，圆弧，简单填充和truetype文字，允许您简单的粘贴logos和其他图形。
问题8 复杂图元（logo）PCB制作
问题9 栅格设置与捕获
在AltiumDesigner中可视化网格和电气网格可以按捕获网格的倍数来设置（Design>>BoardOptions）。
问题10 丝印文字反色输出及位置设置
PCB编辑中增添了新的有效字符串属性框选项，新的选项可以为使用了TrueType字体的反转文本定义不同矩形边界范围，而不是如原来使用反转文本本身的边界。
反转尺寸（宽度/高度）：设置反转文本矩形框的宽度和高度
版面调整：定义文本框中文字的相对位置
反转文字的偏移：定义反转文字相对矩形框的偏移量
问题11 各种~多边形填充
使用以选择对象定义多边形形状功能使得用外部资源（如DXF、AutoCAD等）来创建公司Logos或多边形非常容易。多边形形状的定义分两步：首先从菜单Tools>>PolygonPours>>DefineFromselectedobjects定义多边形区域，然后右键点击多边形填充区域并从弹出菜单上选择’属性’选项，就可以在对话框中设置填充模式了。
问题12 PCB中高亮选中网络
问题13 单层操作与定制操作
对于纷乱的器件布局，已经很是麻烦如果要在混乱中走线，实属不易，在AD中可以使用shift+s解决这一问题（PCB编辑状态下）：
另外从网上学会了定制方法，开始比较麻烦，但是学会了会很实用。
方法是：
只操作顶层走线的表达式为：expr=IsTrackandOnTopLayer|mask=True|apply=True
只操作底层走线的表达式为：expr=IsTrackandOnBottomLayer|mask=True|apply=True
只操作电气走线的表达式为：expr=IsTrackandIsElectrical|mask=True|apply=True
只操作过孔的表达式为：expr=IsVia|mask=True|apply=True
只操作顶层元件的表达式为：expr=IsComponentandOnTopLayer|mask=True|apply=True
订制若干种过孔尺寸，以小键盘区的数字键做快捷键，3表示0.3孔径的过孔、4表示0.4孔径的快捷键5…………，这样你想用任一种尺寸的过孔，都可以很方便地调出来。我知道AltiumDesigner本身可以通过快捷键“shift+v”在走线过程中调用你填写好的各种尺寸过孔，但我单独放置过孔，要想改尺寸的话，要按Tab键后改写过孔尺寸的数据，非常麻烦。改用下面的方法：
本来Altium放置过孔默认用快捷键“P”+“V”，我现在用小键盘区的“.”来实现同样的功能：
问题14 多层线的操作
有些人问这样的线是怎么画出来的：
答：一根根画出来的。
如何设置才可以使线重叠？Preferences、PCBEditor，InteractiveRouting，InteractiveRoutingOptions，AutomaticallyRemoveLoops选项取消即可。
不一根根画的话也可以，Place-Region，放一个多边形区域即可，不过要小心哦，不会自己添加网路的。会变绿。
问题15 走线切片的操作
问题16 对等差分线的设置与走线
很多新手会听到“差分线”，其实说起差分线并不难，只是布线方式而已，比起之前说过的等长线，要容易的多，不过设置起来有一定规则：
放置元件和绘制差分对信号。差分对命名规则是名称相同，后缀分别标以_P和_N。再选择Place\directives\differentialpairs,放置差分对符号。
更新至PCB后
这样就好啦~
问题17 3D显示操作
您的主窗口可以同时以2D和3D的方式显示。在2D和3D之间切换可以快捷键‘3’来从一个2D视图切换到上个3D视图；按‘0’拉平。Shift+right+click+drag可以旋转您的3D视图。
哈哈~在此展示作者的新设计的板子~带JLINK仿真器的STM32F103C8小板~
问题18 快速放大缩小视图
有很多方法放大窗口，真正比较实用的就3种，以下做下介绍：
1、全界面视图
2、ctrl+滚轮（鼠标中心为中心放大与缩小）
3、长时间按住滚轮变为放大镜形态，前后拖动鼠标~即可快速放大缩小。
