在SMT加工制程中，电路板回流焊发生翘曲，会造成元件空焊、立碑等不良，接下来深圳PCBA加工厂家宏力捷电子为大家介绍PCBA加工如何避免PCB板翘曲。
PCBA加工避免PCB板翘曲的方法
1. 降低温度对板子应力的影响
既然温度是板子应力的主要来源，所以只要降低回焊炉的温度或是调慢板子在回焊炉中升温及冷却的速度，就可以大大地降低PCB板翘曲的情形发生。不过可能会有其他副作用发生，比如说焊锡短路。
2. 采用高Tg的板材
Tg是玻璃转换温度，也就是材料由玻璃态转变成橡胶态的温度，Tg值越低的材料，表示其板子进入回焊炉后开始变软的速度越快，而且变成柔软橡胶态的时间也会变长，板子的变形量当然就会越严重。采用较高Tg的板材就可以增加其承受应力变形的能力，但是相对的材料的价钱也比较高。
3. 增加电路板的厚度
许多电子的产品为了达到更轻薄的目的，板子的厚度已经剩下1.0mm、0.8mm，甚至做到了0.6mm的厚度，这样的厚度要保持板子在经过回焊炉不变形，真的有点强人所难，建议如果没有轻薄的要求，板子最好可以使用1.6mm的厚度，可以大大降低PCB板翘曲及变形的风险。
4. 减少电路板的尺寸与减少拼板的数量

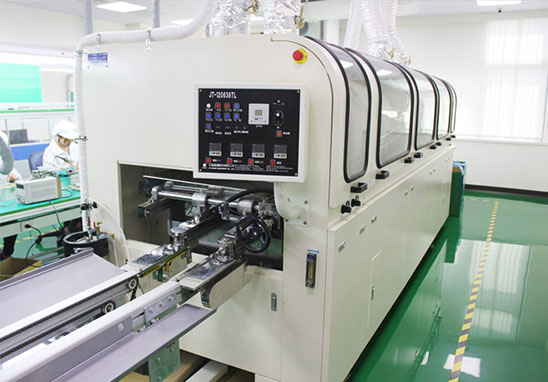

既然大部分的回焊炉都采用链条来带动电路板前进，尺寸越大的电路板会因为其自身的重量，在回焊炉中凹陷变形，所以尽量把电路板的长边当成板边放在回焊炉的链条上，就可以降低电路板本身重量所造成的凹陷变形，把拼板数量降低也是基于这个理由，也就是说过炉的时候，尽量用窄边垂直过炉方向，可以达到最低的凹陷变形量。
5. 使用过炉托盘治具
如果上述方法都很难做到，最后就是使用过炉托盘 (回流焊 carrier/template) 来降低电路板的变形量了，找元器件现货上唯样商城过炉托盘治具可以降低PCB板翘曲的原理是因为治具材质一般会选用铝合金或合成石具有耐高温的特性，所以电路板经过回焊炉的高温热胀与之后冷却下来的冷缩，托盘都可以起到稳住电路板的功能，等到电路板的温度低于Tg值开始恢复变硬后，还可以维持住原来的尺寸。
如果单层的托盘治具还无法降低电路板的变形量，就必须再加一层盖子，把电路板用上下两层托盘夹起来，这样就可以大大降低电路板过回焊炉变形的问题了。不过这过炉托盘挺贵的，而且还得加人工来置放与回收托盘。
6. 改用Router替代V-Cut的分板使用
既然V-Cut会破坏电路板间拼板的结构强度，那就尽量不要使用V-Cut的分板，或是降低V-Cut的深度。
