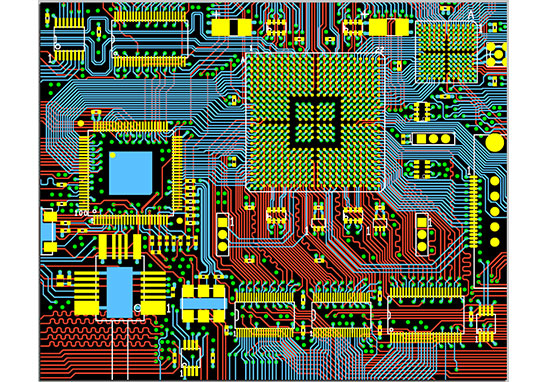

Printed Circuit Board (PCB)是一种电子零件，它是连接电子器件，如IC，电阻，电容器和电感器等的媒介。在PCB设计中，Layout布局设计对于最终产品的质量和性能至关重要。在这篇文章中，我们将讨论15个PCB设计的关键细节，以确保您的PCB远离任何潜在的问题和故障。
一、组件放置
组件在PCB板上的布置方式对电路性能和电路密度产生影响。在组件放置方面，必须首先考虑布线长度，电路数目以及电路噪声。放置过程中需要避免过度堆积或分散放置。
二、电路板大小
PCB的大小对于电路的性能和成本都有影响。通常情况下，PCB的大小应该尽可能小，以便于尽可能节省空间和材料，降低成本和提高性能效率。
三、PCB层次结构
一层，两层，多层PCB和PCB的层次结构和数量都会对布线、性能和成本产生影响。多层PCB可以大大提高布线密度和性能。在构建多层PCB时，必须避免抽屉效应，以确保电信号传递的良好性能。
四、板厚
板厚对PCB的刚度、稳定性和可靠性产生重要影响。在PCB设计中，应控制板的厚度并确保符合相关规定和标准。
五、PCB布线规则
PCB布线规则是PCB设计的重要方面，应该制定合理、准确的布线规则并保证其执行。规则制定的过程中先考虑信号完整性，同时尽量考虑其他因素。
六、PCB电路布局和顺序
在PCB设计中，电路布局和顺序应细心规划，避免电路噪声和干扰。
七、PCB热管理
热源对PCB的性能和可靠性产生很大的影响。在布局设计中，必须避免过度密集和较大功率元件对PCB的热影响。
八、PCB元器件的类型和规格
PCB元器件的类型对电路的性能和成本具有很大的影响。因此，在PCB设计中应该优先选择符合电路的规格和要求的高品质元器件。
九、PCB板的颜色和涂层
PCB板的颜色和涂层对于PCB的成本、可靠性和性能产生影响。在选择颜色和涂层时，应考虑其使用场景和标准规定。
十、PCB板可能出现的问题
蚀刻不良，层内孔接触不良和未通过测试的区域等都可能导致PCB硬件和电路的故障。在PCB生产和制造过程中，应该密切关注这些问题并采取相关措施予以解决。
十一、PCB的钻孔精度
在PCB制造中，钻孔质量对偏移和误差具有直接影响。应该在设计和制造过程中严格控制孔的数量、大小和位置以确保准确性。
十二、PCB的局部加强
为了提高PCB板的质量和稳定性，局部加强是必要的。加强方式应根据PCB板的布局设计要求和使用场景确定。
十三、高速传输信号广播
高速传输信号在PCB设计中是关键问题之一，并需要采取适当的设计和措施，以保障其信号完整性和电路性能。
十四、PCB的总成本
在PCB制造和设计阶段，应始终关注PCB的总成本并降低成本。使用更少的材料和更小的空间，并使用更经济的PCB加工工艺和技术，这些都是实现更低总成本的关键。
十五、PCB标准和规定
在PCB设计和制造过程中，应始终遵守相关的标准和规定并确保PCB质量符合要求和标准。
