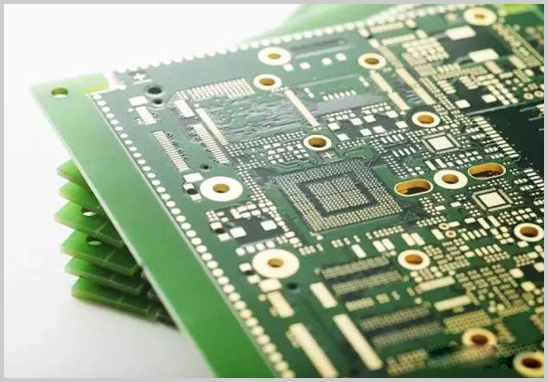

PCB打样是指在批量生产前的试产，由设计工程师将电路板设计图纸转换为Gerber文件，再发给PCB板厂根据Gerber文件制成实际的样品板，以验证电路设计的正确性、可行性和可靠性，PCB打样更为重要的是明确制作板材类型、数量、尺寸等基本参数，明确阻焊颜色、表面处理方式等常规工艺参数。
深圳宏力捷电子是专业PCB制板厂家，专注单双面PCB电路板、多层线路板快速打样与中小批量制造。接下来为大家介绍PCB打样参数怎么选。
1. 板材类型
PCB板材的选择是质量好坏的影响因素之一，FR-4（环氧树脂-玻璃纤维板）是PCB生产最常用的材料，高强度、抗热/抗火、抗化、防潮、 导热、绝缘等优点集聚一体，而板材品牌商主要有建滔、生益、南亚等。
PCB板子的大小则中规中矩，不大不小，需要超大的PCB板尺寸，可分成几块生产，最后进行拼接组合。
业内常说的PCS则是板子的数量单位，拼版的以SET为单位。
2. 板子层数
板子层数另起说明，因为层数需要在PCB设计时就需确定好，然后按照设计需求完成相应层数生产。
PCB按照层数可分为单面板、双面层和多层板。层数越高，工艺难度大，成本越高。
- 单层板最基础最简单，适合简单电路；
- 双面板有顶层底层，中间绝缘层，适用一般复杂的电路；
- 多层板是个统称，4/6层板较为常用，且多层板层数一般都是偶数。
3. 常规工艺
PCB常规工艺很多，下方提供的PCB打样参数仅供参考。
- 阻焊颜色：有绿、蓝、黑、红、黄等颜色，但工艺生产都是绿色居多，究其原因也是绿油的性能最好；
- PCB板子厚度：若无特别需求，1.6mm最为常用，另有0.8mm，1.0mm，1.2mm，1.6mm，2.0mm......供选择；
- 铜箔厚度则按功率选择，常用的是1.0oz。
字符颜色也称丝印颜色，白色最为常见，因为和绿色阻焊形成强烈对比，更看得清楚；当然，丝印也可以用其他颜色，但是建议选择和阻焊颜色对比度高的颜色。
阻焊覆盖，即绿油覆盖，主要有过孔开窗、过孔盖油、过孔塞油、过孔塞树脂。
- 过孔开窗：凡有过孔的地方都开窗，把过孔两端的铜箔暴露出来。
- 过孔盖油：不开窗，绿油覆盖过孔两端的铜箔。
- 过孔塞孔：塞住过孔，可用绿油、树脂、金属等。
4. 焊盘喷镀
焊盘喷镀也称PCB板的表面处理，因为电路板上的铜焊点暴露空气中容易被氧化，造成接触不良等问题，所以做表面处理非常有必要。
表面处理的工艺有喷锡、沉金、电镀金和OSP，客户依据需要选择合理工艺即可。
- OSP，即有机可焊性保护膜，PCB表面处理工艺中成本最低。
- 喷锡分为有铅喷锡和无铅喷锡，技术成熟，成本低。
- 沉金，即在PCB上镀金，整个过程发生化学反应，因此也称化金。沉金后的板子表面光滑，颜色稳定。
最后补充一下PCB在最初设计时的最小线宽/线距，答案是越小难度越高，大家依据国内厂商可供的制程能力即可。
PCB生产制造其实还有其他特殊工艺，虽然用得少，但是市场有需求，所以归为特殊工艺，有的工艺名称也特殊到无法一眼就明白到底是何工艺，如金手指、盲埋孔、多层特殊叠层结构、化镍钯金等。
