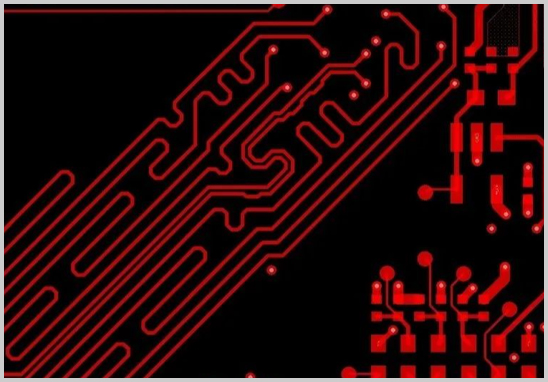

电路板设计中，布线方式的选择对于整个系统的性能有着重要的影响。其中，蛇形走线作为一种特殊的布线方式，经常出现在高频电路板等特定应用中。这种走线方式名称来源于其外形，因为线路呈现出类似蛇形的弯曲形态。在电路设计中使用蛇形走线并非出于美观，而是出于对电气性能的考虑。那么，蛇形走线究竟有何意义呢？接下来将为您逐一细述。
一、蛇形走线主要用于解决信号时序问题，即时钟延迟匹配问题
在一些需要多个信号同步工作的电路中，如果各信号线长度不一，其传输到达目的地的时间也会不同，这可能导致信号的不同步，影响电路的正常工作。因此，设计师会在电路板设计中使用蛇形走线的方式，通过调整线路长度，来让时钟信号或其他关键信号在达到目的地时能够同步，以此确保整个系统的稳定性和可靠性。
二、蛇形走线可以作为一种电磁干扰（EMI）的抑制手段
电磁兼容性（EMC）在电路板设计中占有极为重要的地位，电路板在工作过程中可能会受到外部电磁干扰，或者反过来对外界设备产生干扰。蛇形走线通过其特殊的布局，能够在某种程度上平衡信号线之间的电场和磁场分布，这有助于减少电路产生的辐射和接收的干扰，增强电路板的电磁兼容性。
而在解决差分信号的匹配问题上，蛇形走线同样具有其独特的价值。对于差分信号来讲，两条线路的电气特性尽可能地匹配是确保信号质量的关键。蛇形走线能够有效解决这一问题，它通过线路的弯曲调整使得两条差分线的长度相等，减少由长度差引起的信号不匹配以及可能引发的数据传输错误。
三、在某些特定的热管理应用中，蛇形走线亦可发挥重要作用
线路在电流通过时会产生热量，而电路板在高温下会影响组件的性能和寿命。蛇形走线由于其较大的表面积，有助于热量的分散，从而能一定程度上降低热点的可能性，提升电路板的热稳定性。
在实际设计中，蛇形走线还需要考虑诸多因素，以免引起不必要的问题。比如信号的损耗、布线的空间占用、线路宽度和间距的设计等。蛇形走线的设计应避免过于复杂和频繁的弯折，否则可能会增加信号传播过程中的损耗，导致信号完整性的问题。同时，蛇形走线也会占用较多的PCB面积，所以在空间受限的应用场合需要特别谨慎。
电路板设计布线的每一个小细节都可能对最终产品的性能产生重要影响，蛇形走线只是众多技术手段中的一种。优秀的设计师会根据具体情况，权衡布线的形状、长度、宽度和间距等参数，综合考虑电气性能、机械稳定性以及生产成本等因素，设计出既实用又高效的电路板。这样的精心设计才能确保电路板布线的每一次走线都充满深意，发挥出其应有的性能。
总结来说，电路板设计布线中的蛇形走线是一种解决信号时序、电磁干扰、差分信号匹配和热管理问题的有效手段。设计师需根据实际的应用需求，精心规划走线，以实现电路板设计的最佳性能。正是这些看似微不足道的设计细节，构成了高质量电路板制作的基础，也显示了电路板设计工程师对产品精益求精的执着追求。在未来，随着技术的不断发展和创新，我们相信会有更多高效、精妙的布线方式被开发出来，以满足日益增长的电路性能需求。
