在SMT贴片加工中，PCB设计的审查和确认是确保加工质量和生产效率的重要步骤。作为一家拥有丰富PCBA代工经验的公司，我们深知这一环节对整体生产的影响。本文将详细介绍SMT贴片加工前对PCB设计进行审查的关键问题，帮助客户理解如何避免常见问题，同时展示我们在SMT贴片加工服务中的专业优势。
SMT贴片加工前的PCB设计审查流程
在开始SMT贴片加工前，完整的PCB设计审查流程包括以下步骤：
1. 接收与资料检查

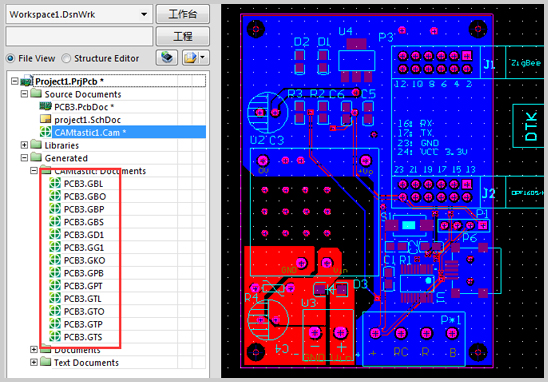

SMT加工厂在接收到客户的PCB文件（Gerber文件、BOM表、坐标文件）后，第一步是对这些资料进行检查。需要确保文件的完整性、正确性，尤其是BOM表与坐标文件必须准确对应，避免元件漏放或错放。
2. 设计规范审查
审查PCB设计是否符合SMT加工的工艺要求。比如焊盘大小、间距、通孔直径等是否符合元件的贴装要求，焊接区域是否有充足的空间，是否有不规则的形状可能影响焊接质量。
3. 可制造性检查（DFM, Design for Manufacturing）
从生产的角度审查PCB设计，确保它在现有的加工能力下可行。需要注意最小焊盘尺寸、最小元件间距、过孔与焊盘位置关系等。此步骤是防止因为设计不合理导致生产过程中元件无法正确贴装或焊接。
4. 关键参数确认
在SMT贴片加工中，焊膏厚度、温度曲线、回流焊参数等是直接影响焊接质量的关键。需要确认PCB板的材料、厚度、铜箔厚度以及是否有多层板设计，这些因素将决定使用的焊接工艺和相应的焊膏种类。
5. 元件布局合理性评估
重点检查元件的布局，是否合理避免了高温区域，是否避免了元件密集导致的散热问题，是否考虑到了后续测试和调试的便利性。这不仅影响生产效率，还与后续产品的可靠性直接相关。
SMT贴片加工前审查需关注的技术要点
1. 焊盘设计
焊盘的设计直接决定了元件的焊接质量。需要确保焊盘与元件引脚尺寸匹配，焊盘过小会导致焊接不牢固，而过大则可能引发桥接或虚焊问题。常见问题还包括焊盘未经过阻焊层处理，导致相邻焊盘之间发生短路。
解决方案： 在设计阶段选用合适的焊盘尺寸，遵循行业标准IPC-7351对焊盘设计的建议。加工厂可根据客户要求提供DFM建议，优化焊盘设计。
2. 过孔与焊盘的位置关系
当过孔靠近焊盘时，容易导致焊膏流入过孔，造成焊点虚焊或气孔问题。尤其在BGA（球栅阵列）等密脚元件周围，更容易发生这种情况。
解决方案： 建议在设计中确保过孔与焊盘之间保持足够的间距，或使用覆盖阻焊层的工艺来避免焊膏流入。
3. 元件极性和方向确认
在SMT贴片加工中，极性元件（如电容、电感、二极管等）方向错误是常见的装配问题。如果PCB设计中极性标识不清楚或错误，将大大增加返工的可能性。
解决方案： 在PCB设计中确保极性元件有清晰的极性标识，并在贴片加工前与BOM表、坐标文件进行多次确认。我们公司在这一环节会进行双重审核，确保元件方向正确。
4. 电路板的翘曲度
PCB的翘曲会影响元件的焊接平整度，尤其是在回流焊接过程中，过高的翘曲度可能导致焊点失效或元件损坏。
解决方案： 选择厚度合适的PCB材料，并在设计中合理布局大体积元件以降低应力。我们公司在SMT贴片加工中有严格的翘曲度控制标准，保证最终产品质量。
5. 元件密度与热管理
高密度布置的元件在焊接过程中容易出现散热不均匀的现象，导致局部过热或焊接不良。同时，高功率元件周围的温度分布也需要特别关注，避免因温度过高导致的元件损坏。
解决方案： 在设计中预留合理的散热空间，必要时设计散热孔或使用铜箔加厚等工艺。我们提供的加工服务能够在元件密集设计中采用精准的温度控制技术。
常见问题及解决方案
- 问题： 焊接桥接现象
解决方案： 通过调整焊膏厚度或优化钢网开孔设计来解决。
- 问题： 元件未对准或偏位
解决方案： 使用先进的AOI（自动光学检测）设备，在每个环节进行精确定位检测，确保每个元件准确无误。
- 问题： 虚焊或冷焊
解决方案： 优化回流焊温度曲线，并使用高质量的焊膏，确保焊接牢固可靠。
公司的SMT贴片加工服务优势
我们公司凭借20多年PCBA加工经验，拥有先进的SMT生产设备和专业的技术团队，能够为客户提供从设计审查到成品交付的一站式服务。我们的优势包括：
- 资深工程师团队：我们的工程师能够在加工前为客户提供专业的DFM分析，确保设计的可制造性，降低生产中的潜在风险。
- 高效的生产线：公司配备了多条全自动化SMT生产线，支持快速、高效的批量生产，能够满足不同类型客户的生产需求。
- 严格的质量控制：通过严格的AOI检测、X-Ray检测、ICT测试等，确保每个产品的质量和性能达到最高标准。
- 完善的客户服务：我们提供从设计到加工、测试到物流的一站式服务，帮助客户节省时间和成本，保证产品快速上市。
SMT贴片加工中的PCB设计审查是确保高质量生产的关键环节。通过对焊盘设计、元件布局、极性确认等细节的深入审查，可以有效避免常见问题，提升产品的可靠性。作为具有丰富经验的PCBA代工厂，我们的SMT贴片加工服务不仅具备先进的技术实力，更能够为客户提供全方位的设计优化和质量保证支持。选择我们，您的产品将得到专业、可靠的服务保障。
