回流焊接基本原理
回流焊接是PCBA加工中用于现代电子设备组件焊接的重要工艺方法。其基本原理是通过回流炉的温度曲线控制，将预涂在焊点上的焊膏熔化并回流，从而实现元器件与电路板的牢固连接。回流焊接具有高效、自动化程度高、焊接质量稳定等优点，是PCBA贴片加工的核心工艺之一。
影响回流焊接的主要因素
1. 温度曲线
- 描述：回流焊接的温度曲线通常分为预热区、保温区、回流区和冷却区，每个区域的温度和时间分布都需精确设定。
- 影响：不合适的温度曲线可能导致焊接不良。例如，预热不足会导致焊料无法充分活化，焊点出现空洞或虚焊；回流温度过高则可能损坏元器件或PCB。
2. 焊接温度
- 描述：焊接温度是回流焊接的核心参数，需要根据焊膏的熔点以及元器件和PCB的耐热性进行合理设置。
- 影响：温度过低会导致焊料未完全熔化，连接强度不足；温度过高则可能引起元器件脱焊或PCB分层。
3. 焊接时间
- 描述：焊接时间是指焊点在回流区达到指定温度时的持续时间，应满足焊料充分熔化并润湿焊盘的需求。
- 影响：时间不足可能导致焊接不良，焊点未充分形成；时间过长则可能使焊料氧化或元器件过热。
4. 焊料类型
- 描述：焊料的成分和类型直接影响焊接质量。目前常用的焊料包括铅锡合金和无铅焊料。
- 影响：不同的焊料具有不同的熔点和润湿性能。选择不当可能导致焊点强度不足或润湿性差，从而影响电气性能和可靠性。
5. PCB设计与元件布局
- 描述：PCB的设计和元件布局会影响焊接的均匀性和效果。例如，焊盘设计、热敏元件的放置位置、过孔数量等都会对回流焊接产生影响。
- 影响：设计不合理可能导致焊点冷焊、虚焊或桥接现象。因此，PCB设计需充分考虑热分布和焊接工艺的要求。
6. 焊膏的质量与印刷
- 描述：焊膏质量和印刷工艺直接影响焊接效果。焊膏的成分、颗粒大小和粘度等参数需符合工艺要求。
- 影响：焊膏过期或不均匀的印刷可能导致焊点缺陷，如虚焊或连焊。
服务优势

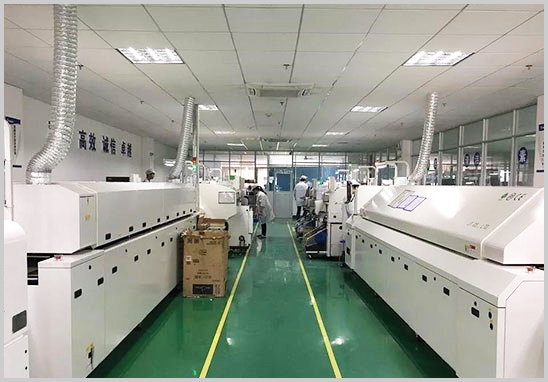

作为拥有20余年经验的PCBA代工厂，深圳宏力捷电子为客户提供“一站式PCBA代工代料服务”，涵盖从PCB设计、元器件采购到组装焊接的全流程。我们拥有多条先进的SMT生产线和专业的技术团队，严格控制每一道工序，确保产品质量。选择宏力捷，您将享受到高效、可靠的PCBA加工服务，助力产品快速上市！
