电路板刚问世的时候，一开始几乎都是采用传统插件(INSERTION)的设计，当时所有的板子都需经过波峰焊炉(wave soldering)，当时的板子只有单面；后来SMT发明以后，才开始有SMT与波峰焊的混合使用，当时还有很大一部份的零件无法转换到SMD的制程，也就是说需要混合使用传统的插件及SMD零件，当板子打完SMT以后，还要经过手插件的步骤，然后再经过波峰焊炉，因为有这样制程的需求，所以板子的设计必须把所有的插件零件安排在同一面，然后用另一面来走波峰焊，而走波峰焊的那一面的SMD零件必须要用红胶固定，免得过波峰焊的时候，发生零件掉落于锡炉之中的问题。

由于波峰焊接的制程会有一面板子泡在融化的液态锡炉之中，所以电路板的设计及制造上会有许多的限制，另外也会有某些零件无法设计在过锡炉面，下面我试着归纳列出一些自己知道的规则：



1、需要经过波峰焊的区域，其通孔(vias)最好塞孔，以避免经过波峰锡炉时溢锡到零件面，造成不可预测的短路问题。

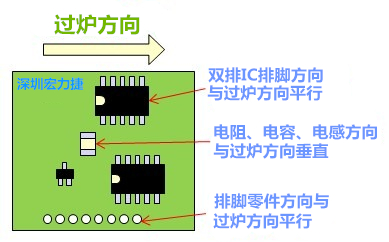

2、有排脚的零件，其排脚的直线应平行于波峰焊的方性，这样可以避免排脚之间短路，也可以让吃锡较良好。

oooooooooo –> 过炉方向 (Board Direction)

oooooooooo

3、如果有SMT打件的电阻、电容、电感之类的小零件需要过波峰焊，零件应该垂直于波峰焊的方性。

4、如果有SOIC(焊脚位于零件两侧的 IC)，其整排焊脚应该要平行于波峰焊的方性。

5、请注意，只有单排或双排的焊脚零件有机会经过波峰焊接，其他有四面焊脚的零件绝对不适合使用波峰焊接。

6、为了避免阴影效应(shadow effect)，较高较大的零件应位于波峰焊方向的后方。


波锋焊接时手插件的手顺建议（这些规则当初是定给一片板子上面有10颗以上的手插件的，但我想现在应该也适用在一些的选择性波峰焊接的板子上）：

1、有紧配零件要先插，如一些与外界沟通友打弯脚的连接器，这样可以避免插入紧配件时因为震动而抖落其他的先插好的零件。

2、插件时应该安排右手的插件位置由左上到右下；左手的插件位置由右上到左下，以避免零件阻挡手势动作。

3、插件的顺序应该由较低的零件先插然后才插较高的零件，以避免较高零件阻碍到手顺。 (比如说两个连接器中间的电阻)

4、相同的零件最好安排在同一站位插完。 (降低插错位置与错件的机会)

5、同一个作业员的手插零件最好能集中于一隅，可以让作业员的眼睛集中在同一区，比较可以避免出错。

6、外观相同但不同料号的零件应尽量避免排在同一工位，以避免混淆。

7、有极性的零件应尽量勿排在同一工位。否则同一工位会太吃重。

8、各站别应力求一样的工时。
