上世纪70年代以太网诞生了，发展至如今我们对它并不陌生，浮现在现代化生活的每一个角落，或许正因它的无所不在让其带着神秘的色彩，今天我们将从其中一个角度揭开其神秘的面纱。



　　我们现今使用的网络接口均为以太网接口，目前大部分处理器都支持以太网口。目前以太网按照速率主要包括10M、10/100M、1000M三种接口，10M应用已经很少，基本为10/100M所代替。目前我司产品的以太网接口类型主要采用双绞线的RJ45接口，且基本应用于工控领域，因工控领域的特殊性，所以我们对以太网的器件选型以及PCB设计相当考究。从硬件的角度看，以太网接口电路主要由MAC(MediaAccessControlleroler)控制和物理层接口(PhysicalLayer，PHY)两大部分构成。大部分处理器内部包含了以太网MAC控制，但并不提供物理层接口，故需外接一片物理芯片以提供以太网的接入通道。面对如此复杂的接口电路，相信各位硬件工程师们都想知道该硬件电路如何在PCB上实现。



　　下图1是以太网接口电路的典型应用。我们的PCB设计基本是按照这个框图来布局布线，下面我们就以这个框图详解以太网接口电路有关的布局布线要点。

图1以太网接口电路典型应用

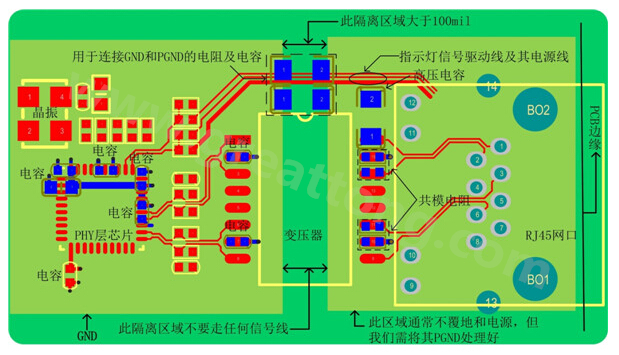

　　1、图2网口变压器没有集成在网口连接器里的参考电路PCB设计布局、布线图，下面就以图2介绍以太网电路的布局、布线需注意的要点。

　　a)RJ45和变压器之间的距离尽可能的短，晶振远离接口、PCB边缘和其他的高频设备、走线或磁性元件周围，PHY层芯片和变压器之间的距离尽可能短，但有时为了顾全整体布局，这一点可能比较难满足，但他们之间的距离最大约10~12cm，器件布局的原则是通常按照信号流向放置，切不可绕来绕去；

　　b)PHY层芯片的电源滤波按照要芯片要求设计，通常每个电源端都需放置一个退耦电容，他们可以为信号提供一个低阻抗通路，减小电源和地平面间的谐振，为了让电容起到去耦和旁路的作用，故要保证退耦和旁路电容由电容、走线、过孔、焊盘组成的环路面积尽量小，保证引线电感尽量小；

　　c)网口变压器PHY层芯片侧中心抽头对地的滤波电容要尽量靠近变压器管脚，保证引线最短，分布电感最小；

　　d)网口变压器接口侧的共模电阻和高压电容靠近中心抽头放置，走线短而粗(≥15mil)；

　　e)变压器的两边需要割地：即RJ45连接座和变压器的次级线圈用单独的隔离地，隔离区域100mil以上，且在这个隔离区域下没有电源和地层存在。这样做分割处理，就是为了达到初、次级的隔离，控制源端的干扰通过参考平面耦合到次级；

　　f)指示灯的电源线和驱动信号线相邻走线，尽量减小环路面积。指示灯和差分线要进行必要的隔离，两者要保证足够的距离，如有空间可用GND隔开；

　　g)用于连接GND和PGND的电阻及电容需放置地分割区域。



　　2、以太网的信号线是以差分对(Rx±、Tx±)的形式存在，差分线具有很强共模抑制能力，抗干扰能力强，但是如果布线不当，将会带来严重的信号完整性问题。下面我们来一一介绍差分线的处理要点：

　　a)优先绘制Rx±、Tx±差分对，尽量保持差分对平行、等长、短距，避免过孔、交叉。由于管脚分布、过孔、以及走线空间等因素存在使得差分线长易不匹配，时序会发生偏移，还会引入共模干扰，降低信号质量。所以，相应的要对差分对不匹配的情况作出补偿，使其线长匹配，长度差通常控制在5mil以内，补偿原则是哪里出现长度差补偿哪里；

　　b)当速度要求高时需对Rx±、Tx±差分对进行阻抗控制，通常阻抗控制在100Ω±10%；

　　c)差分信号终端电阻(49.9Ω，有的PHY层芯片可能没有)必须靠近PHY层芯片的Rx±、Tx±管脚放置，这样能更好的消除通信电缆中的信号反射；

　　d)差分线对上的滤波电容必须对称放置，否则差模可能转成共模，带来共模噪声，且其走线时不能有stub，这样才能对高频噪声有良好的抑制能力。



　　3、变压器集成在连接器的以太网电路的PCB设计布局、布线较不集成的相对简单很多，下图3是采用一体化连接器的网口电路的PCB设计布局、布线参考图：

图3一体化连接器的网口PCB设计布局、布线参考图



　　从上图可以看出，图3和图1的不同之处在于少了网口变压器，其它大体相同。不同之处主要体现在网口变压器已集成至连接器里，所以地平面无需进行分割处理，但我们依然需要将一体化连机器的外壳连接到连续的地平面上。

　　以太网布局布线方面的要大致就这些，好的PCB设计布局布线不仅可以保证电路性能，还可以提高电路性能，笔者水平有限，不足之处欢迎指正交流。
