本文深圳宏力捷为大家介绍
PCB设计中滤波电容的正确接法。
PCB设计中常用的滤波电路有无源滤波和有源滤波两大类。电容滤波为无源滤波，本文详细介绍了电容滤波的工作原理以及其作用。
滤波电容的作用简单讲是使滤波后输出的电压为稳定的直流电压，其工作原理是整流电压高于电容电压时电容充电，当整流电压低于电容电压时电容放电，在充放电的过程中，使输出电压基本稳定。
滤波电容容量大，因此一般采用电解电容，在接线时要注意电解电容的正、负极。电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。
在很多PCB设计中我发现很多朋友的滤波电容布线有问题，所以特弄几个图说明下，希望对大家有帮助。

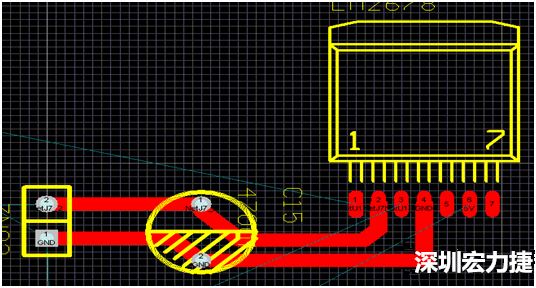

图上是一个错误的滤波电容接法，电源是应该直接从电容再到IC那里，滤波效果才会好。

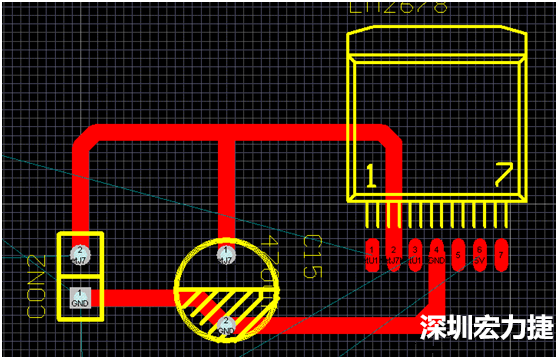

下图是正确的接法。
按这样的画法,滤波效果就会好很多。

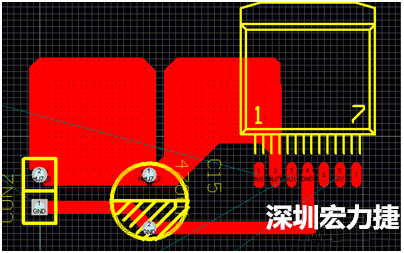

如果大家嫌这个不好看，按下图处理也是正确的，你们也可以发现在一些PCB设计中也会用到下面的处理方式。
