也许有很多人对人工智能的印象还停留在电影里，殊不知，如今他们已经跳下银幕，走向了四海八荒。



据第一财经日报报道，6月天津政府宣布了一项投资50亿美元支持人工智能的计划，并成立了一个占地面积达20平方公里的“人工智能工业区”。

中国已经正式将人工智能纳入国务院发展部署。未来20年，人工智能都将成为中国经济发展的重要推动力。

而按照国务院对人工智能的规划，到2030年中国人工智能核心产业规模超过1万亿元，带动相关产业规模超过10万亿元。

作为人工智能身体的重要构造零件，电路板又将迎来一片广袤的用武之地。



FPC靠谱  消费/汽车电子催生千亿市场

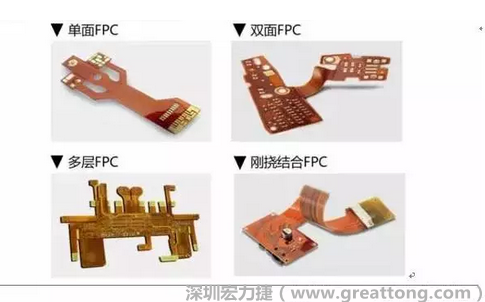

FPC是电路板中的“魅力女王”，中文名为“柔性印制线路板”。与传统的刚性印制线路板（PCB）相比，FPC配线密度高、重量轻、厚度薄，可以自由弯曲、卷绕、折叠，依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化。

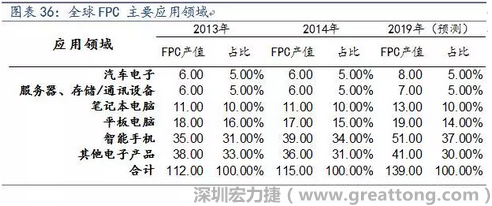

采用FPC 柔性板可大大缩小电子产品的体积，可满足电子产品向高密度、小型化、高可靠方向发展的需求，因此近年来几乎所有高科技电子产品都大量采用FPC产品，如智能手机，平板电脑，可穿戴设备，智能汽车，医疗监护设备，液晶显示，VR/AR等。

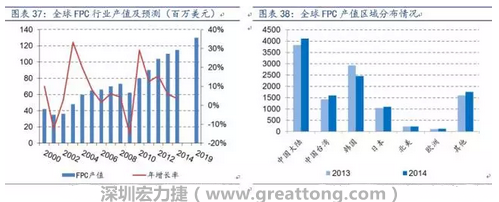

当前全球FPC 产业继续向大陆转移，中国产值已位居全球第一。据PrisMark数据统计，全球FPC 产值由2000年约40亿美元增长至2014年的115亿美元。预计2017年FPC产值可达128亿美元，2019 年将超过130 亿美元，年均增长率达3.8%。据印制电路信息统计，中国地区FPC 产值持续增长，2014 年产值达41.08 亿美元，同比增长7.4%,占全球产值35.8%；预计2017年将达56.71 亿美元，全球占比将提升至36%。

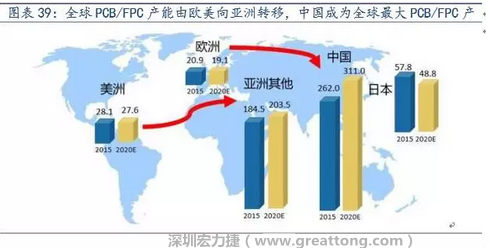

21世纪初，消费电子产业推动FPC 产业进入高速发展期。由于欧美国家生产成本不断提高，FPC 生产重心逐渐向亚洲具备良好制造业基础及生产经验的日本、韩国、台湾等国家和地区转移，形成第一轮FPC 产业转移浪潮。近年来，随着日本、韩国和台湾生产成本持续攀升，FPC 产业开始新一轮转移热潮，发达国家FPC 制造商纷纷在中国投资设厂，中国作为FPC 产业主要承接国而显著受益。

汽车电子化带电路板飞

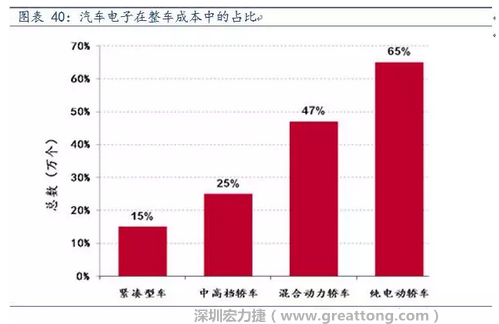

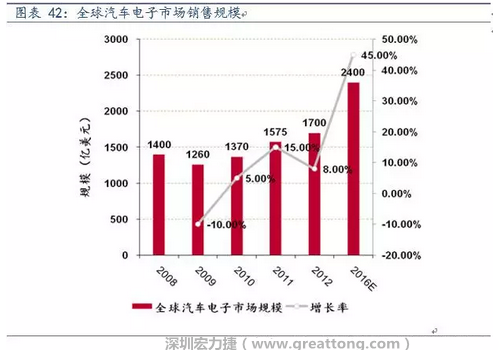

随着汽车需求的增加以及智能化发展，汽车的电子化水平日益提高，占整车成本的比重也越来越大。目前中高档轿车中汽车电子成本占比达到28%，新能源汽车则高达47%。在联网、娱乐、节能及安全等四大发展趋势的驱动下，未来汽车电子化程度将越来越高。

汽车电子的快速增长相应带来对车用PCB需求量的倍数式增长

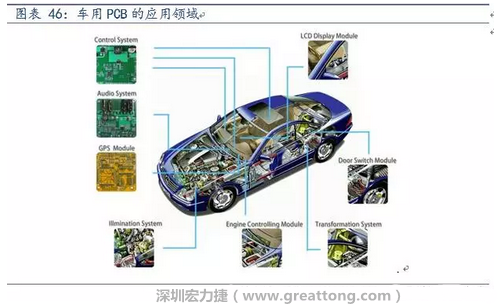

PCB为电子信息产品不可或缺的基础支撑，汽车电子的快速增长带来相应车用PCB需求量倍数式增长。

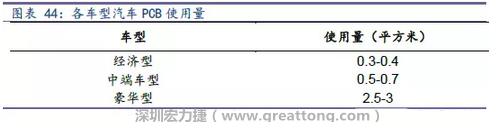

根据产业链调研数据，一辆豪华型汽车PCB使用面积约2.5-3平方米，中端车型PCB使用面积约为0.5-0.7平方米，经济型汽车PCB使用面积为0.3-0.4平方米。未来随着汽车电子化程度加深，相应车用PCB需求面积将会逐步增长。

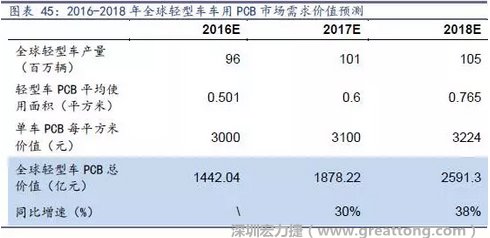

目前车用每平方米平均价值3000元（数据来源：产业链调研），通过测算，车用PCB市场 2016-2018年需求价值量有望达1442、1878、2591亿元，复合增速约34%。我们对车用PCB的市场规模测算如下。

汽车电子中动力系统PCB需求占比最大

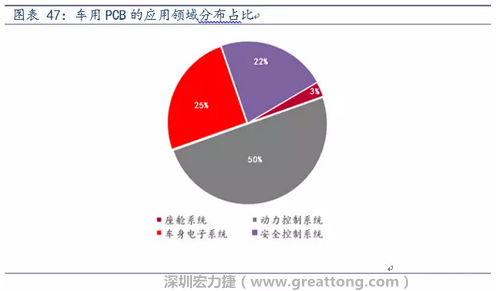

车用PCB中，动力控制系统的需求量份额将超过50%（当前32%），主要包括发动机控制单元、启动器、发电机、传输控制装置、燃油喷射、动力转向系统等。

尤其在新能源汽车中，逆变器和转换器的复杂、高电压、大电流及高温特性带来对PCB产品性能更高的要求。其次是占比约25%的车身电子系统，包括汽车照明、HVAC、动力门和座椅、无钥匙、TPMS等，其中，LED照明对于PCB产品的需求非常高，常采用金属基印刷线路板。

第三是安全控制系统，占比约22%，主要包括ADAS、ABS、安全气囊等。最后是座舱系统，占比最小约3%，主要体现在仪表显示与娱乐装备的PCB需求。



小间距LED市场快速扩张，千亿民用市场即将起步  多层PCB板需求旺盛

小间距LED具有无拼缝（DLP技术目前可做到0.2mm拼缝）、显示效果好、使用寿命长等优势。随着成本价格的下降以及显示效果的提升，小间距LED显示屏行业经历了4年多的发展后呈现爆发式增长态势，行业需求异常旺盛，在大屏幕拼接领域，小间距LED与DLP 和LCD产品强势抗衡，加速渗透，商用市场开始爆发，千亿民用市场即将起步。

美国市场调研机构TMR预计，全球小间距LED市场规模将从2015年的677.1百万美元增长至2024年的3170.8百万美元，复合增速18.7%。而小间距LED在中国大屏幕拼接市场渗透率持续提升，市场规模将持续扩大，根据奥维云网大数据测算，2016-2020年，国内大屏幕拼接市场销售规模累计在547亿，而LED小间距产品潜在市场规模累计将达172亿，到2020年，LED小间距渗透率将从2015年的21.7%提升到36.1%，颇具增长空间。

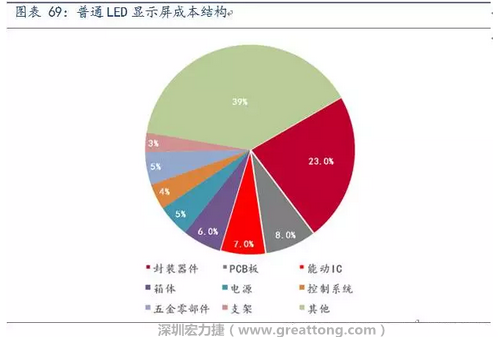

构成普通LED显示屏的元器件包括封装器件（灯珠）、承载灯珠的PCB板、制灯珠显示（明暗、灰阶）的驱动IC、箱体材料、电源和控制系统等，其中PCB板成本占比8%左右。伴随高密度趋势，采用微细过孔和埋孔设计的4层、6层板等多层PCB板被用于小间距LED显示屏，预计多层PCB板在小间距LED中的成本占比远高于8%。

移动通讯技术日新月异，高密集小基站带动高附加值PCB需求

相较于3G、4G，5G网络传输速率可达10Gbps，是4G峰值的100倍，更高传输速度的实现需要更高的频段，但更高频段的电磁波覆盖范围更小，信号渗透力越弱，这就意味着运营商要部署更多的基站。

同时，5G网络设备数量会呈爆炸性的增长，单位面积内的入网设备可能会增至千倍，若延续以往的宏基站覆盖模式，即使基站的带宽再大也无力支撑，再加上电磁波穿透和绕射能力下降的原因，导致基站微型化的趋势成为必然。

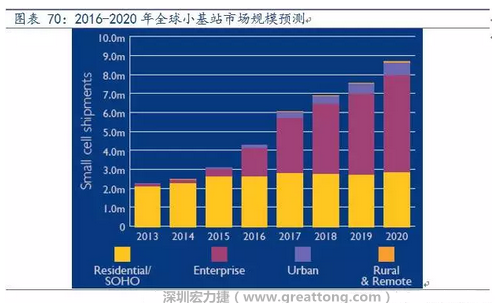

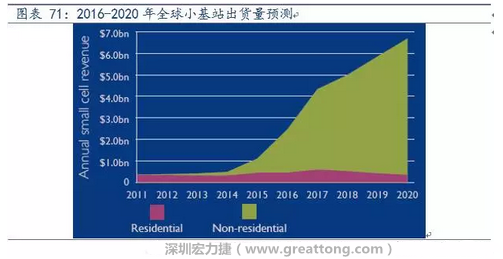

基站微型化则导致设置密度加大，未来小基站数量将会大幅度增加，逐渐成为5G通信中不同于大基站的重要增长点。根据Mobile Experts预测，全球小基站市场收入规模将从2015年的约10亿美金增长到2020年约68亿美金，2015-2020年CAGR约47%。而全球企业小基站出货量2016年同比增长270%、城市小基站同比增长150%，全球小基站出货总量将从2015年约300万个增长到2020年约880万个。

4G网络不断完善深度覆盖、5G商用带来的超密集小基站建设将带来大量高频PCB需求。



高端服务器市场高速增长， PCB附加值日益提高

以云计算和大数据为标志的全新IT时代推动着服务器技术和市场的变革，中国服务器市场规模保持两位数以上增速，高性能服务器的发展伴随PCB设计的不断升级，PCB板附加值逐渐提升。

高速、大容量、云计算、高性能的服务器不断发展下，对PCB的设计要求也不断升级，如高层数、大尺寸、高纵横比、高密度、高速材料的应用、无铅焊接的应用等。随着高端服务器的发展，对于PCB层数要求也越来越高，从之前的1U或2U服务器的4层、6层、8层主板发展到现在的4U、8U服务器的16层以上，背板则在20层以上，PCB板层数的增加对供应商的整体加工能力提出更高要求。

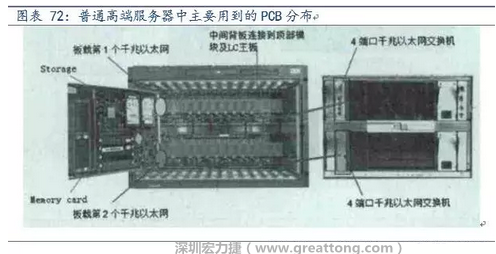

PCB在高端服务器中的应用主要包括背板、高层数线卡、HDI卡、GF卡等，基本覆盖了除FPCB外的所有产品，其特点主要体现在高层数、高纵横比、高密度及高传输速率。

背板：用于承载各类线卡，层数通常大于20层，板厚在4.0mm以上，纵横比大于14:1，同时伴随着press fit hole及backdrill的设计。

线卡主板：通常层数在16层以上，板厚在2.4mm以上，伴随0.25mm的via hole设计，外层线路设计通常在0.1mm/0.1mm及以下，同时对信号损耗有一定要求。

以太网卡：层数在10层以上，板厚在1.6mm左右，伴随GF、HDI+POFV等设计。

Memory Card：因受面积限制，通常层数在10层以上，Plus 3 HDI+IVH设计，线路密度设计为0.1mm/0 .1mm及以下。

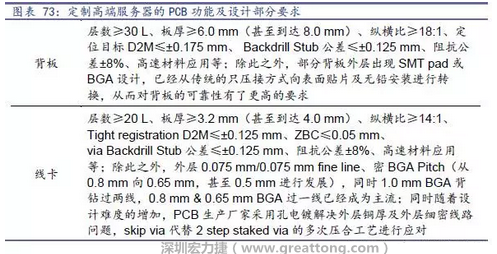

除普通企业型高端服务器外，各服务器制造商均对特殊领域的政府、国防或军事、金融机构、以及大型企业提出定制服务，对于PCB板的功能和设计方面提出更高要求，这种情况下，PCB板附加值日益提高，超高多层PCB板等高附加值产品的量产有助提高PCB供应商的利润空间。
